Jaki kolor kabla oznacza plus w samochodzie? Jak rozpoznać biegunowość

Sprawdzanie biegunowości przewodów zaczynam od ustawienia miernika na pomiar napięcia stałego, zwykle oznaczony jako V⎓ lub DCV. W instalacji 12 V wybieram zakres obejmujący co najmniej 20 V, chyba że miernik dobiera go automatycznie. Czarny przewód wkładam do gniazda COM, a czerwony — do gniazda V. Następnie przykładam sondy do badanych przewodów, uważając, by metalowe końcówki nie zetknęły się ze sobą ani z innymi elementami instalacji.

Podsumowanie:

Kolor przewodu nie zawsze pozwala pewnie rozpoznać biegunowość. Czerwony często oznacza plus, a czarny lub brązowy minus, ale kolory mogą się różnić zależnie od auta i wcześniejszych przeróbek instalacji.
Najpewniej sprawdzisz zasilanie miernikiem ustawionym na napięcie stałe (V⎓). Dodatni odczyt oznacza, że czerwona sonda ma wyższy potencjał niż czarna; przy odczycie ujemnym sondy są przyłożone odwrotnie względem biegunowości.
Przewodów głośnikowych nie identyfikuj wyłącznie po kolorze ani pomiarem napięcia podczas odtwarzania muzyki — zmienny sygnał może dać niemiarodajny wynik. Sprawdź schemat właściwy dla konkretnego modelu i rocznika.
Przed podłączeniem głośników sprawdź oznaczenia „+” i „−”, oznacz przewody i zachowaj zgodną polaryzację we wszystkich kanałach. Szerokość wsuwek może być wskazówką, ale nie daje pewności.
Odwrotne podłączenie pasywnego głośnika zwykle go nie uszkadza, lecz może osłabić bas i pogorszyć przestrzenność dźwięku, zwłaszcza gdy jeden głośnik gra w przeciwnej fazie niż pozostałe.
Pracuj ostrożnie: nie zwieraj sond miernika, nie mierz rezystancji w obwodzie pod napięciem, a przy niepewności skorzystaj ze schematu lub pomocy fachowca.

Znak na wyświetlaczu informuje o biegunowości: dodatnia wartość oznacza, że czerwona sonda znajduje się na wyższym potencjale niż czarna. Na przykład odczyt +12,4 V wskazuje, że przewód dotknięty czerwoną sondą jest plusem względem drugiego. Natomiast przy wyniku −12,4 V zamieniam sondy miejscami. Dla pewności sprawdzam miernik na baterii o znanej biegunowości: przy sondach przyłożonych zgodnie z oznaczeniami powinien pokazać wartość dodatnią, a po ich zamianie — ujemną.

Słaby bas może zdradzić błąd w podłączeniu głośników

Przewody głośnikowe wymagają ostrożniejszej oceny, ponieważ sygnał audio zmienia się w czasie, a pomiar napięcia przy włączonym radiu nie zawsze wiarygodnie wskazuje polaryzację. Coś dla zainteresowanych tą tematyką: Sprawdź, jak przetestować przewody zapłonowe. Nie polegam też na kolorach kabli — zależą one od modelu, rocznika i wersji instalacji. W samochodzie porównuję oba kanały i sprawdzam schemat właściwy dla danego auta, zamiast zakładać, że brązowo-niebieski przewód zawsze oznacza plus, a niebiesko-szary — minus.

Po rozpoznaniu przewodów oznaczam je przed rozłączeniem, a potem podłączam wszystkie głośniki z zachowaniem tej samej polaryzacji. Zamiana plusa z minusem zwykle nie uszkadza głośnika, ale może wprawić membrany w ruch w przeciwfazie i osłabić bas. Ponadto nie mierzę rezystancji w obwodzie samochodowym pod napięciem. Jeśli mam wątpliwości, wyłączam zasilanie, sprawdzam dokumentację, a w razie potrzeby proszę o pomoc fachowca.

Jak rozpoznać plus i minus w przewodach samochodowych?

Kolor izolacji może pomóc, ale nie zawsze pozwala pewnie ustalić biegunowość — oznaczenia zależą od modelu, rocznika i zastosowania. Dlatego sprawdź polaryzację miernikiem, a w przypadku przewodów głośnikowych uwzględnij także rodzaj sygnału.

Nie zakładaj, że kolor przesądza o biegunie. W instalacji samochodowej czerwony często oznacza plus, a czarny lub brązowy minus. Jednak przewody głośnikowe mogą mieć inne kolory, na przykład brązowo-niebieski i niebiesko-szary. Ponieważ oznaczenia różnią się między rocznikami i wersjami auta, sprawdź dokumentację konkretnego modelu albo wykonaj pomiar.
Ustaw miernik na pomiar napięcia stałego. Przyłóż czerwoną sondę do jednego przewodu, a czarną do drugiego. Dodatni wynik oznacza, że przewód dotykany czerwoną sondą ma wyższy potencjał. Z kolei wynik ujemny wskazuje, że sondy są przyłożone odwrotnie względem biegunowości.
Sprawdź działanie miernika na znanym źródle. Na przykład podczas pomiaru baterii przyłóż czerwoną sondę do plusa, a czarną do minusa — miernik pokaże wartość dodatnią. Po zamianie sond odczyt będzie ujemny, co potwierdzi, jak interpretować znak wyniku.
Uwzględnij rodzaj sprawdzanego przewodu. Pomiar napięcia przy włączonym radiu może nie ujawnić wiarygodnie biegunowości przewodów głośnikowych, ponieważ sygnał audio jest zmienny. Zamiast polegać na chwilowym odczycie miernika, użyj schematu, oznaczeń na sprawdzonym głośniku lub odpowiedniej metody testowej.
Zachowaj zgodną polaryzację po obu stronach. Odwrotne podłączenie jednego głośnika zwykle go nie uszkodzi, ale może pogorszyć brzmienie, zwłaszcza gdy pozostałe głośniki podłączono prawidłowo. Po ustaleniu przewodów oznacz je i podłącz jednakowo w obu drzwiach. Ponadto zwróć uwagę na znaki „+” i „−” oraz szerokość wsuwek, jeśli są różne.

Temat	Informacja	Wartość / szczegół	Jak sprawdzić lub zastosować
Rozpoznawanie biegunowości i kolorów przewodów

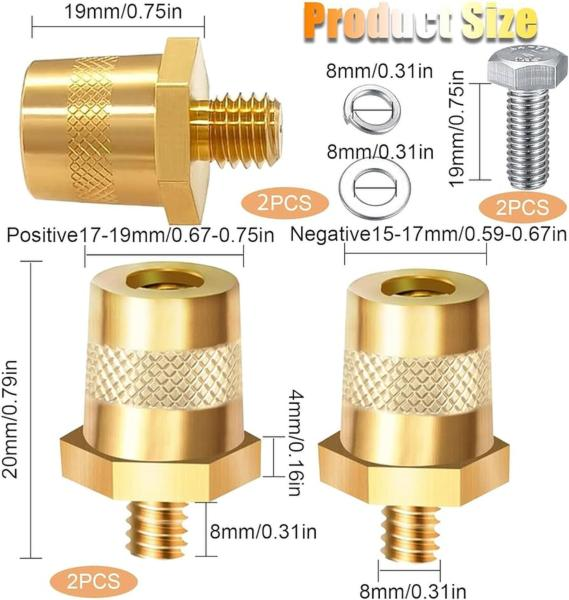

Plus akumulatora	Standardowe oznaczenie biegunowości	Symbol „+”; zwykle czerwony przewód lub czerwona osłona	Potwierdź oznaczenie na akumulatorze. Kolor przewodu nie jest wystarczającym dowodem.
Minus akumulatora	Standardowe oznaczenie biegunowości	Symbol „−”; zwykle czarny przewód, a w wielu instalacjach samochodowych także brązowy	Sprawdź oznaczenie akumulatora lub punkt masowy nadwozia.
Przewody głośnikowe	Kolory zależą od producenta, modelu, rocznika, wersji wyposażenia i wcześniejszych napraw	Nie ma jednego uniwersalnego koloru oznaczającego „+” dla wszystkich samochodów	Użyj schematu instalacji właściwego dla konkretnego auta albo sprawdź przewody miernikiem i dokumentacją radia.
Przykład z VW Golfa III, rocznik 1994	Relacja użytkownika forum dotycząca przewodów przednich drzwi	Brązowo-niebieski wskazano jako „+”, a niebiesko-szary jako „−”	To przykład dla konkretnego auta, a nie reguła dla wszystkich Golfów ani innych modeli.
Przewody po naprawie lub przeróbce	Kolory mogą nie odpowiadać fabrycznemu schematowi	Możliwa zamiana kolorów, łączenie przewodów lub użycie adaptera	Sprawdź ciągłość każdego przewodu i jego połączenie z odpowiednim zaciskiem głośnika.
Sprawdzanie biegunowości miernikiem
Pomiar napięcia stałego	Wybierz zakres napięcia stałego (V⎓), odpowiedni do spodziewanego napięcia	Przy akumulatorze samochodowym nominalne napięcie wynosi 12 V; po pełnym naładowaniu i postoju często około 12,6 V	Nie przykładaj sond do nieznanych przewodów bez sprawdzenia schematu i warunków pomiaru.
Odczyt dodatni	Miernik pokazuje wartość bez znaku minus	Czerwona sonda ma wyższy potencjał niż czarna	W obwodzie zasilania pozwala ustalić polaryzację tylko wtedy, gdy pomiar wykonano w znanym punkcie i przy właściwym ustawieniu miernika.
Odczyt ujemny	Miernik pokazuje znak „−” przed wartością	Sondy są przyłożone odwrotnie względem przyjętej polaryzacji	Zamień sondy miejscami i porównaj odczyt; nie traktuj tego jako uniwersalnej metody identyfikacji przewodów głośnikowych.
Sygnał głośnikowy	Nie jest stałym napięciem zasilającym; zmienia się wraz z sygnałem audio	Odczyt zwykłego multimetru może być zmienny lub niemiarodajny	Nie ustalaj polaryzacji głośnika wyłącznie na podstawie pomiaru napięcia przy włączonym radiu.
Prawidłowe podłączanie głośników
Zacisk dodatni głośnika	Oznaczenie na obudowie lub złączu	Zwykle „+” lub większa wsuwka; rozmiar wsuwki nie jest jednak pewnym oznaczeniem	Porównaj oznaczenia głośnika z instrukcją producenta i pinami instalacji.
Zacisk ujemny głośnika	Oznaczenie na obudowie lub złączu	Zwykle „−” lub mniejsza wsuwka; nie należy wnioskować wyłącznie z szerokości konektora	Przed montażem oznacz oba przewody i zabezpiecz połączenia.
Jedna para głośników	Utrzymuj tę samą polaryzację w obu kanałach	Przewód oznaczony „+” podłącz do „+”, a „−” do „−” po lewej i prawej stronie	Sprawdź połączenia przed ponownym montażem tapicerki.
Wiele głośników w systemie	Zachowaj zgodność polaryzacji między wszystkimi przetwornikami	Dotyczy także wooferów, średniotonowych i tweeterów, zgodnie ze schematem zwrotnicy	Nie zmieniaj połączeń poszczególnych przetworników bez uwzględnienia projektu zwrotnicy.
Bezpieczny test baterią	Może pomóc rozpoznać ruch membrany w odłączonym, pasywnym głośniku	Użyj krótkiego dotknięcia baterią 1,5 V; nie stosuj tej metody do głośników wysokotonowych, aktywnych ani podłączonych do wzmacniacza	Przy zgodnej polaryzacji membrana zwykle wychyla się na zewnątrz, gdy „+” baterii dotyka „+” głośnika. Nie trzymaj baterii podłączonej.
Wpływ odwrotnej polaryzacji na brzmienie
Jeden głośnik podłączony odwrotnie względem drugiego	Głośniki mogą pracować w przeciwnej fazie akustycznej	Przy wspólnym sygnale część fal dźwiękowych może się osłabiać, szczególnie w zakresie nakładających się pasm	Możliwe objawy to słabszy bas, mniej stabilny środek pasma i nieprecyzyjny obraz stereo.
Wszystkie głośniki podłączone jednakowo, lecz odwrotnie względem oznaczeń	Polaryzacja jest zgodna między kanałami, ale odwrócona jako całość	Efekt może być mniej wyraźny niż przy odwrotnym podłączeniu tylko jednego głośnika	Najbezpieczniej stosować oznaczenia producenta i zachować jednakową polaryzację całego systemu.
Uszkodzenie sprzętu	Sama zamiana „+” i „−” w typowym pasywnym głośniku zwykle nie powoduje jego uszkodzenia	Ryzyko może wynikać z zwarcia, niewłaściwego obciążenia lub błędnego podłączenia zasilania	Przed pracą wyłącz radio, a przy ingerencji w instalację postępuj zgodnie z instrukcją pojazdu.
Kontrola po montażu	Odsłuch i weryfikacja połączeń	Sprawdź balans lewo–prawo oraz działanie każdego głośnika	Jeśli bas wyraźnie słabnie przy jednoczesnym odtwarzaniu kanałów, sprawdź polaryzację i połączenia.

Czy kolory kabli różnią się w zależności od rocznika i modelu samochodu

Kolory przewodów mogą różnić się w zależności od marki, modelu, rocznika, wersji wyposażenia, a nawet miejsca montażu. W jednym samochodzie brązowo-niebieski kabel może prowadzić do głośnika, a w innym podobne kolory mogą oznaczać zupełnie inny obwód. Różnice zdarzają się także między wersjami nadwozia i wynikają ze zmian wprowadzanych w trakcie produkcji. Dlatego opis dotyczący jednego egzemplarza nie zawsze pasuje do innego.

Kolor traktuj jako wskazówkę, a nie pewne potwierdzenie funkcji przewodu. Na przykład w Golfie III z 1994 roku brązowo-niebieski przewód przy głośniku w przednich drzwiach opisywano jako dodatni, a niebiesko-szary jako ujemny. Jednak taki układ może nie występować w każdym Golfie, zwłaszcza jeśli wcześniej przerabiano instalację. Przed podłączeniem sprawdź schemat właściwy dla konkretnego rocznika i wersji, a następnie zweryfikuj przewody miernikiem.

Jedna pomyłka przy podłączeniu może osłabić brzmienie głośników

Podczas pomiaru miernikiem zwróć uwagę na polaryzację: gdy czerwony przewód miernika dotyka potencjalnego plusa, a czarny — minusa, wynik powinien być dodatni. Po zamianie końcówek znak wyniku będzie ujemny. Ponieważ sygnał z radia jest zmienny, sam pomiar napięcia podczas odtwarzania muzyki może nie dać jednoznacznej odpowiedzi. Dlatego przy montażu głośników podłącz oba po tej samej stronie i w całym aucie zgodnie z oznaczeniami plus i minus. Odwrotna polaryzacja nie musi uniemożliwić odtwarzania, ale może pogorszyć brzmienie.

Jeśli przewody nie mają oznaczeń albo instalację przerabiano, porównaj ich przebieg ze schematem i ostrożnie sprawdź je przed lutowaniem lub założeniem wsuwek. Szeroka i wąska końcówka przy głośniku mogą sugerować polaryzację, ale nie zastąpią pomiaru ani dokumentacji. Dzięki temu unikniesz zgadywania i zwiększysz pewność, że prawidłowo podłączysz głośniki w swoim samochodzie.

Ciekawostka: w autach po naprawach lub montażu akcesoriów fabryczne kolory przewodów mogą już nie odpowiadać rzeczywistym połączeniom, dlatego nawet przy popularnym modelu warto sprawdzić konkretny egzemplarz.

Jak zachować prawidłową polaryzację przy podłączaniu głośników

Polaryzację przewodów i głośników ustalisz na kilka praktycznych sposobów. Stosuj poniższe zasady, aby uniknąć błędnego podłączenia.

Najpierw sprawdź oznaczenia głośnika. Zaciski mogą mieć symbole „+” i „−”. Jeśli wymieniasz fabryczne złącze na wsuwki, dopasuj ich szerokość do zacisków, ale nie polegaj wyłącznie na tym kryterium — różnica szerokości nie zawsze pozwala pewnie ustalić polaryzację.
Nie kieruj się samym kolorem przewodów. Może on zależeć od rocznika, wersji i instalacji samochodu. Dlatego przed podłączeniem głośnika sprawdź schemat właściwy dla auta albo zweryfikuj przewody pomiarem.
Podczas pomiaru miernikiem uwzględnij sposób przyłożenia sond. Dodatni odczyt napięcia oznacza, że czerwona sonda ma wyższy potencjał niż czarna; ujemny — że jest odwrotnie. Jednak pomiar przewodów głośnikowych przy włączonym radiu może się zmieniać, więc nie zawsze jednoznacznie wskazuje polaryzację.
Sprawdź zgodność kanałów. Pojedynczy głośnik może grać po odwróceniu przewodów, ale odwrócona polaryzacja względem drugiego głośnika może pogorszyć brzmienie, zwłaszcza bas. Dlatego podłącz głośniki po obu stronach zgodnie z oznaczeniami lub sprawdzonym schematem, zamiast dobierać przewody na chybił trafił.

Dlaczego odwrotne podłączenie głośników może wpłynąć na ich brzmienie

Głośnik podłączony odwrotnie zwykle nadal gra — zmienia się tylko kierunek ruchu membrany względem sygnału. Zamiast wychylić się na zewnątrz, może poruszyć się do środka, ponieważ zamieniono bieguny plus i minus. Pojedynczy głośnik wciąż może brzmieć normalnie, dlatego nie zawsze od razu usłyszę pomyłkę.

Różnicę łatwiej zauważyć, gdy grają co najmniej dwa głośniki. Jeśli jeden pracuje w przeciwnej fazie niż drugi, fale dźwiękowe mogą się częściowo znosić, szczególnie w zakresie basu. W efekcie dźwięk staje się mniej pełny, bas słabnie, a scena muzyczna się rozmywa. Dlatego sprawdzam polaryzację obu głośników i łączę plus wzmacniacza z plusem głośnika, a minus z minusem.

Stabilny bas i przestrzenny dźwięk dzięki zgodnym połączeniom

Przewody mogę sprawdzić miernikiem, ale muszę zrobić to w odpowiednich warunkach i pamiętać, że kolory kabli nie zawsze oznaczają to samo. Oznaczenia różnią się zależnie od modelu i rocznika auta. Gdy nie mam pewności, sprawdzam schemat instalacji albo wykonuję krótki test baterią: połączenie jej biegunów z zaciskami głośnika powoduje krótkie wychylenie membrany. Nie przykładam baterii na dłużej, ponieważ test służy wyłącznie do ustalenia polaryzacji.

Podczas wymiany głośników sprawdzam również złącza. Szersza wsuwka często odpowiada plusowi, a węższa minusowi, jednak nie jest to niezawodna reguła. Najważniejsze, by połączenia po lewej i prawej stronie były zgodne. Dzięki temu głośniki współpracują, a muzyka zachowuje stabilny bas i naturalną przestrzeń.

Ciekawostka: jeśli nie masz pewności, czy dwa głośniki są podłączone zgodnie, posłuchaj nagrania z wyraźnym basem — przy odwrotnej polaryzacji jednego z nich niskie tony mogą osłabnąć, mimo że oba głośniki nadal grają.

Źródła:

https://forum.vwgolf.pl/viewtopic.php?t=418484
https://forum.vw-passat.pl/topic/27636-pod%C5%82aczenie-czujnikow-parkowania-oryginalne/page/2/

FAQ - Najczęstsze pytania

Jaki kolor kabla najczęściej oznacza plus w samochodzie?

Plus jest często oznaczony czerwonym przewodem lub czerwoną osłoną, ale kolor zależy od instalacji i nie stanowi pewnego potwierdzenia biegunowości. Sprawdź symbol „+” na akumulatorze, dokumentację albo wykonaj pomiar.

Jak sprawdzić biegunowość przewodów samochodowych miernikiem?

Ustaw miernik na pomiar napięcia stałego (V⎓), włóż czarny przewód do gniazda COM, a czerwony do gniazda V. Dodatni wynik oznacza, że czerwona sonda ma wyższy potencjał niż czarna; wynik ujemny wskazuje, że sondy są przyłożone odwrotnie względem biegunowości.

Czy brązowy przewód zawsze oznacza minus?

Nie. Brązowy często pełni funkcję masy w instalacjach samochodowych, ale kolory mogą się różnić zależnie od marki, modelu, rocznika i wcześniejszych napraw. Weryfikuj przewód na podstawie schematu właściwego dla auta lub odpowiednim pomiarem.

Czy można ustalić polaryzację przewodów głośnikowych zwykłym pomiarem napięcia?

Nie zawsze. Sygnał audio zmienia się w czasie, więc odczyt miernika przy włączonym radiu może być niestabilny lub niemiarodajny. Skorzystaj ze schematu instalacji, oznaczeń głośnika albo odpowiedniej metody testowej.

Co się stanie, jeśli podłączę głośnik odwrotnie?

Głośnik zwykle nadal będzie grać i sama zamiana biegunów zazwyczaj go nie uszkadza. Jeśli jednak jeden głośnik ma odwrotną polaryzację względem pozostałych, mogą osłabnąć bas i przestrzenność dźwięku. Dlatego zachowaj jednakowe połączenia plusa i minusa w całym systemie.
