Po założeniu sportowego sprzęgła do skutera 4T najbardziej odczułem zmianę podczas ruszania. Sprzęgło odśrodkowe łączy silnik z przekładnią dopiero wtedy, gdy obroty rozsuną szczęki. Mocniejsze sprężynki opóźniają ten moment, dzięki czemu silnik może wejść na wyższe obroty, zanim skuter ruszy. W efekcie start staje się żwawszy, ale silnik nie zyskuje dodatkowej mocy.
W zestawach do popularnych jednostek GY6 139QMA i 139QMB o pojemności od 50 do 100 cm³ można znaleźć na przykład czerwone sprężynki, które według opisu podnoszą obroty załączenia o około 2000 obr./min. To wartość orientacyjna, ponieważ rzeczywisty efekt zależy od sprzęgła, sprężyn i stanu silnika. Przy dobrym doborze skuter rusza sprawniej i szybciej osiąga prędkość maksymalną. Jednak zbyt twarde sprężynki mogą pogorszyć płynność startu i sprawić, że silnik będzie długo wył.
Najwięcej korzyści daje dobrze zestrojony układ, w którym wariator, rolki, sprężyna centralna i sprzęgło wspólnie regulują obroty silnika podczas przyspieszania. Przykładowy sportowy wariator może mieć 6 rolek po 5,5 g, średnicę 89 mm i tuleję długości 38 mm, lecz takie parametry nie gwarantują poprawy w każdym skuterze. W lekkim silniku 50 cm³ wymiana samego sprzęgła często przynosi skromny efekt, natomiast w mocniejszej jednostce 70 cm³ dobrze dobrany zestaw może wyraźniej poprawić osiągi.
Żwawsze ruszanie bez szarpania? Liczy się precyzyjna regulacja
Podczas regulacji sprawdzam nie tylko start, lecz także temperaturę i płynność pracy. Dzwon o średnicy wewnętrznej 107 mm, stosowany w wielu zestawach GY6, musi pasować do danego modelu. Ponadto jego powierzchnia powinna współpracować ze szczękami bez bicia i ślizgania. Żłobienia w dzwonie lub wariatorze mogą poprawiać przepływ powietrza i odprowadzanie ciepła, ale nie zastąpią prawidłowego montażu. Z kolei zużyte okładziny, zabrudzony napęd lub źle dobrane rolki mogą zniwelować korzyści z nowych części.
Warto pamiętać, że sprzęgło wpływa przede wszystkim na moment ruszania, a nie bezpośrednio na prędkość maksymalną. O tej ostatniej decydują głównie moc silnika, wariator, przełożenie końcowe i ewentualne ograniczenia. W skuterach Euro 4 i Euro 5 z elektronicznym wtryskiem sterownik ECU może ograniczać osiągi, dlatego przed tuningiem sprawdzam, czy pojazd nie ma blokady programowej. Wymiana sprzęgła jej nie usunie, więc może nie przynieść oczekiwanej poprawy.
Sportowe sprzęgło traktuję jako element wymagający precyzyjnego dopasowania, a nie cudowną część, która automatycznie przyspieszy każdy skuter. Przy sprawnym silniku, odpowiednio dobranych sprężynkach i prawidłowo ustawionym wariatorze mogę uzyskać energiczniejsze ruszanie oraz lepiej wykorzystać obroty. Po montażu sprawdzam reakcję na gaz, temperaturę napędu i płynność startu. Jeśli skuter szarpie albo długo rusza, wracam do regulacji — twardsze sprężyny nie zawsze sprawdzają się lepiej.
Co zmienia sportowe sprzęgło w skuterze 4T
Poznaj korzyści, jakie może dać sportowe sprzęgło, sprawdź, kiedy warto je zamontować, i dowiedz się, jak dobrać oraz wyregulować tę część.
- Szybsze ruszanie i lepsze przyspieszenie. Twardsze sprężynki powodują, że szczęki sprzęgła załączają się przy wyższych obrotach. Dzięki temu silnik może wejść w zakres, w którym skuteczniej napędza skuter, a reakcja na gaz staje się szybsza. Efekt zależy jednak od właściwego doboru sprężynek i zestrojenia napędu.
- Większy sens przy większej pojemności lub modyfikacjach. W seryjnym silniku 50 cm³ wymiana sprzęgła często przynosi niewielką korzyść, ponieważ fabryczne części i sprężynki mogą już dobrze spełniać swoje zadanie. Natomiast w silniku 70 cm³ lub innym mocniejszym zestawie sportowe szczęki i odpowiednie sprężynki łatwiej dopasować do charakterystyki pracy silnika.
- Dopasuj sprzęgło do pozostałych elementów napędu. Sprzęgło współpracuje z wariatem, rolkami i paskiem, dlatego wymiana jednego elementu nie gwarantuje wzrostu prędkości maksymalnej. Zestawy tuningowe mogą zawierać także wariator, rolki i dzwon. Przed zakupem sprawdź jednak ich zgodność z modelem silnika, wymiarami oraz wieloklinem.
- Sprawdź dzwon i temperaturę pracy. Dzwon z żłobieniami może poprawiać przepływ powietrza oraz odprowadzanie ciepła, a solidniejsze materiały zwiększają odporność na zużycie. Jeśli sprzęgło się przegrzewa lub pracuje nierówno, przyczyną może być niewłaściwy dobór części albo jej zużycie.
- W skuterach Euro 4 i Euro 5 sprawdź ECU. W modelach z wtryskiem elektroniczne ograniczenia sterownika mogą uniemożliwić wykorzystanie zmian w napędzie. Dlatego przed zakupem części tuningowych ustal, czy sterownik wymaga odblokowania lub wymiany. Pamiętaj też, że modyfikacje muszą uwzględniać przepisy dotyczące pojazdów.
- Po montażu sprawdź i wyreguluj napęd. Najpierw upewnij się, że szczęki prawidłowo współpracują z dzwonem, a pasek i wariator pozostają w dobrym stanie. Następnie zmieniaj ustawienia stopniowo i oceniaj ruszanie, płynność przyspieszania oraz obroty. Sama sportowa część nie musi zwiększyć prędkości maksymalnej.
| Obszar | Dane lub ustawienie | Wpływ na pracę skutera 4T | Kiedy warto / uwagi |
|---|---|---|---|
| Sprężynki sprzęgła | Przykładowy zestaw: czerwone sprężynki opisane jako „+2000 obr./min” | Podnoszą obroty, przy których szczęki sprzęgła zaczynają stykać się z dzwonem; silnik może wejść w wyższy zakres obrotów przed ruszeniem. | „+2000 obr./min” to oznaczenie producenta lub sprzedawcy, a nie gwarantowana wartość dla każdego modelu. Rzeczywisty próg zależy m.in. od silnika, sprzęgła i stanu napędu. |
| Moment załączania | Nie ma jednej prawidłowej wartości obrotów dla wszystkich skuterów 50 cm³ | Wyższy próg może poprawić start, jeśli silnik osiąga wtedy zakres użytecznej mocy; zbyt wysoki próg powoduje hałas, opóźnione ruszanie i większe obciążenie cieplne. | Dobierać do charakterystyki silnika i pozostałych elementów CVT, a nie wyłącznie według koloru sprężynek. |
| Szczęki sprzęgła | Przykładowe wymiary zestawu GY6: średnica zewnętrzna ok. 105,5 mm; wewnętrzna ok. 62 mm; wysokość 30 mm; szerokość szczęki 18 mm | Odpowiadają za przeniesienie napędu po rozparciu pod wpływem siły odśrodkowej. | Wymiary są przykładowe. Przed zakupem porównać średnicę, mocowanie i konstrukcję części z oryginałem oraz sprawdzić zgodność z konkretnym modelem. |
| Dzwon sprzęgła | Przykład: średnica wewnętrzna 107 mm; zewnętrzna 117,7 mm; wysokość 39 mm; 22 frezy; masa ok. 470 g | Stan i dopasowanie dzwonu wpływają na współpracę ze szczękami oraz odprowadzanie ciepła. Rowki lub inna konstrukcja mogą poprawiać wentylację, ale same nie gwarantują wzrostu prędkości. | Sprawdzić średnicę roboczą i wieloklin: w przykładowym opisie podano 11 mm / 12 mm. Nie zakładać, że każdy dzwon 107 mm pasuje do każdego skutera. |
| Silnik 50 cm³ | W seryjnym silniku 4T możliwy przyrost osiągów po samej wymianie sprzęgła bywa niewielki | Sprzęgło zmienia przede wszystkim sposób ruszania, a nie moc silnika. Mocniejsze sprężynki mogą poprawić reakcję startową, lecz nie zwiększają pojemności ani maksymalnej mocy. | Opłacalniejsze, gdy seryjne części są zużyte albo ruszanie jest nieoptymalne. Jeśli sprzęgło działa prawidłowo, kosztowna wymiana może dać mały efekt względem prawidłowej regulacji napędu. |
| Prędkość maksymalna | Nie można jej wiarygodnie wyliczyć wyłącznie na podstawie wymiany sprzęgła | Prędkość zależy m.in. od mocy, przełożeń, wariatora, rolek, paska, ograniczeń i warunków jazdy. Sprzęgło nie zmienia samo z siebie przełożenia końcowego. | Traktować deklaracje o wzroście prędkości jako zależne od całego zestawu i stanu skutera, a nie jako gwarantowany rezultat montażu. |
| Wariator i rolki | Przykładowy wariator GY6: 6 rolek po 5,5 g; średnica 89 mm; tuleja 38 mm długości, 20 mm średnicy zewnętrznej i 14,3 mm wewnętrznej | Masa rolek wpływa na zmianę przełożenia i obroty silnika podczas przyspieszania. Nieprawidłowy dobór może osłabić osiągi mimo montażu sportowego sprzęgła. | Podane liczby dotyczą przykładowego wariatora, nie uniwersalnej konfiguracji. Dobierać rolki do silnika, wydechu i pozostałych elementów napędu. |
| Odblokowanie ECU | W części skuterów Euro 4 i Euro 5 z wtryskiem występuje elektroniczne ograniczenie sterownika | Jeżeli ECU ogranicza pracę silnika, sama wymiana sprzęgła, rolek lub wariatora może nie przynieść oczekiwanej poprawy. | Najpierw potwierdzić typ układu i obecność ograniczenia. Odblokowanie lub wymiana ECU musi być zgodna z pojazdem i przepisami; nie każdy skuter wymaga tej modyfikacji. |
| Kolejność doboru części | 1) identyfikacja modelu i silnika; 2) kontrola zużycia napędu; 3) weryfikacja ograniczeń; 4) dobór sprzęgła, sprężynek i rolek; 5) test i korekta ustawień | Ułatwia rozpoznanie, która zmiana odpowiada za rezultat, i ogranicza ryzyko niezgodności lub pogorszenia przyspieszenia. | Wymieniać elementy stopniowo, mierzyć efekt i sprawdzać temperaturę oraz poślizg. Po montażu skontrolować poprawność osadzenia i zabezpieczenia części. |
| Przegląd przed montażem | Sprawdzić szczęki, sprężynki, dzwon, pasek, wariator, rolki i wieloklin | Zużycie lub zabrudzenie elementów może powodować szarpanie, poślizg, nierówne ruszanie i przegrzewanie. | Jeśli objawy występują już na seryjnym napędzie, najpierw ustalić ich przyczynę; tuningowa część nie zastępuje naprawy. |
| Kompatybilność | Przykładowe oznaczenia silników: GY6 139QMA i 139QMB; zestawy bywają opisywane dla 50–100 cm³ | Sama pojemność ani oznaczenie GY6 nie potwierdzają pełnej zgodności części. | Porównać numer i wersję silnika, średnice, wysokość, wieloklin, mocowanie oraz wymagania producenta skutera. |

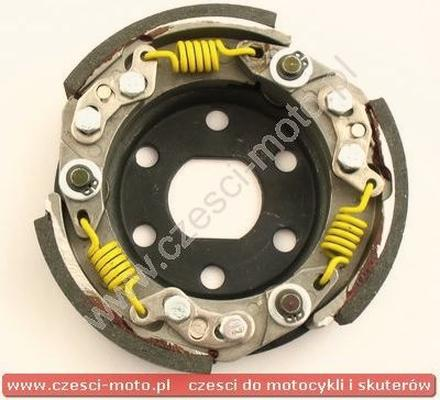

Sprężynki sprzęgła a moment załączania i obroty silnika
Sprężynki sprzęgła w skuterze określają, przy jakich obrotach szczęki zaczną dociskać dzwon. Jak już zgłębiasz temat, sprawdź koszt wymiany sprzęgła w Golfie 3. Gdy silnik przyspiesza, siła odśrodkowa rozsuwa szczęki, a sprężynki przez chwilę utrzymują je w pozycji rozłączonej. Mocniejsze sprężyny opóźniają załączenie, dzięki czemu silnik może najpierw osiągnąć wyższe obroty. Słabsze pozwalają ruszyć wcześniej — często płynniej, choć czasem ospale.
Dobierając sprężynki, przede wszystkim biorę pod uwagę charakterystykę silnika. Jeśli jednostka najlepiej pracuje w średnim zakresie obrotów, zbyt twarde sprężynki mogą powodować gwałtowne ruszanie lub nieprzyjemne opóźnienie. Z kolei w silniku z większym cylindrem, na przykład o pojemności 70 cm³ zamiast seryjnych 50 cm³, wyższy punkt załączenia może pomóc utrzymać obroty w zakresie użytecznej mocy. Jeśli interesują cię podobne zagadnienia, sprawdź, jak rozpoznać odmę w silniku. W silniku seryjnym sama wymiana sprężynek często przynosi skromniejszy efekt, niż obiecują opisy części.
Nie traktuję oznaczeń typu „+2000 obr./min” jako gwarancji konkretnego wyniku. To zwykle deklaracja producenta, a rzeczywisty moment załączenia zależy również od konstrukcji sprzęgła, masy szczęk, temperatury, stanu sprężyn i obrotów jałowych. W zestawach do silników GY6 139QMA i 139QMB można znaleźć czerwone sprężynki, szczęki o średnicy zewnętrznej około 105,5 mm i szerokości 18 mm oraz dzwon o średnicy wewnętrznej 107 mm. Przed zakupem sprawdzam wymiary i zgodność z konkretnym modelem, ponieważ podobny wygląd nie gwarantuje identycznego mocowania.
Płynne ruszanie bez hałasu i przegrzewania sprzęgła
Sprężynki sprzęgła nie zmieniają przełożeń ani prędkości maksymalnej. Za zmianę przełożenia odpowiada głównie wariator i jego rolki, natomiast sprzęgło przekazuje napęd na tylne koło po osiągnięciu odpowiedniego momentu. Kompletny zestaw może zawierać rolki o masie 5,5 g, krótszą tuleję wariatora oraz żłobiony dzwon, który poprawia przepływ powietrza. Ponieważ każdy z tych elementów działa inaczej, po wymianie sprężynek oceniam ruszanie, przyspieszenie i obroty podczas jazdy — sama część nie zwiększy prędkości maksymalnej.
Zbyt twarde sprężynki mogą podnieść obroty bez poprawy osiągów: silnik hałasuje, sprzęgło dłużej się ślizga, a okładziny i dzwon mocniej się nagrzewają. Natomiast zbyt miękkie mogą powodować załączanie przy obrotach, przy których silnik nie ma jeszcze siły sprawnie ruszyć. Dlatego najpierw sprawdzam stan okładzin, dzwonu, rolek i paska, a dopiero potem dobieram sprężynki. Ponadto w skuterach z wtryskiem i sterownikiem ECU, szczególnie spełniających normy Euro 4 lub Euro 5, ograniczenie elektroniczne może sprawić, że tuning napędu nie przyniesie oczekiwanej poprawy.
Po montażu wykonuję kilka prób ruszania na równej nawierzchni. Obserwuję, czy silnik szybko osiąga zakres, w którym pracuje najrówniej, oraz czy sprzęgło załącza się płynnie. Jeśli pojawia się szarpanie, przeciągłe wycie lub wyraźny poślizg, ponownie dobieram sprężynki i sprawdzam temperaturę oraz zużycie elementów. Ostatecznie najlepiej sprawdzają się niekoniecznie najmocniejsze sprężynki, lecz takie, które dopasowują moment załączenia do silnika, wariatora i stylu jazdy.
Ciekawostka: oznaczenie „+2000 obr./min” na sprężynkach nie oznacza, że sprzęgło zawsze załączy się dokładnie 2000 obr./min później — wynik zależy też m.in. od masy szczęk, konstrukcji sprzęgła i obrotów jałowych.
Czy tuningowe sprzęgło opłaca się w silniku 50 cm³?
Poniższa lista wyjaśnia, kiedy tuningowe sprzęgło w silniku 50 cm³ może poprawić jazdę, jakich efektów się spodziewać i co sprawdzić przed zakupem.
- W seryjnym silniku korzyści bywają niewielkie. Wymiana sprzęgła lub samych sprężynek często nie opłaca się, ponieważ seryjny element może już mieć dość twarde sprężynki. Zmiana ustawień może poprawić ruszanie, ale nie zwiększy mocy silnika.
- Najbardziej zmienia się moment ruszania. Twardsze sprężynki sprawiają, że sprzęgło załącza się przy wyższych obrotach. Dzięki temu silnik może wejść w zakres, w którym lepiej przyspiesza, a skuter rusza żwawiej. Z drugiej strony ruszanie może stać się głośniejsze lub mniej płynne.
- Dobierz sprzęgło do pozostałych modyfikacji. Przy większej pojemności, na przykład 70 cm³, oraz dobrze zestrojonym wariatorze i rolkach sportowe sprzęgło może lepiej wykorzystać osiągi silnika. Natomiast sama wymiana w seryjnym silniku 50 cm³ zwykle nie przynosi równie dużej różnicy.
- Prawidłowe zestrojenie napędu ma kluczowe znaczenie. Sprężynki, rolki wariatora i sprzęgło muszą ze sobą współpracować. W przeciwnym razie nieodpowiednie ustawienie może pogorszyć przyspieszenie lub utrzymywać silnik na niekorzystnych obrotach. Dlatego oceniaj cały układ, a nie pojedynczą część.
- Zwróć uwagę także na dzwon i jakość części. Sportowe zestawy mogą zawierać szczęki, sprężynki oraz dzwon, który lepiej odprowadza ciepło i jest odporniejszy na zużycie. Przed zakupem sprawdź średnicę, wieloklin i zgodność z konkretnym skuterem — części do silników GY6 nie pasują automatycznie do każdego modelu.
- W skuterach Euro 4 i Euro 5 sprawdź ograniczenia ECU. Jeśli sterownik ogranicza pracę silnika, wymiana sprzęgła lub wariatora może nie poprawić osiągów, a nawet je pogorszyć. Najpierw ustal, czy dany model wymaga odblokowanego sterownika oraz czy taka modyfikacja jest zgodna z przepisami.
Odblokowanie ECU i dobór pozostałych części przed montażem
Lista przedstawia kolejność przygotowania tuningu skutera: od odblokowania ECU, przez dobór zgodnych podzespołów napędu, po ocenę ich wpływu na pracę silnika i osiągi.
- Najpierw odblokuj ECU. W skuterach z wtryskiem paliwa Euro 4 i Euro 5 odblokuj sterownik lub wymień go na odblokowany. Dzięki temu modyfikacje napędu mogą wykorzystać pełny zakres pracy silnika. Jeśli pozostawisz blokadę, ograniczysz efekt zmian, a nawet pogorszysz osiągi.
- Sprawdź zgodność części z silnikiem. Dobieraj wariator, sprzęgło i dzwon do konkretnego modelu oraz wymiarów układu. Na przykład zestaw High Speed przeznaczono głównie do silników GY6 139QMA/139QMB 4T o pojemności 50–100 cm³. Nie zakładaj więc, że część pasująca do jednego skutera będzie zgodna z każdym modelem.
- Dopasuj wariator i rolki do konfiguracji. Zestaw może zawierać wariator, tuleję, ślizgi i rolki, na przykład sześć sztuk o masie 5,5 g. Ich dobór wpływa na obroty i zmianę przełożenia, dlatego uwzględnij pojemność silnika oraz pozostałe modyfikacje. Wariator sportowy może poprawić wykorzystanie obrotów i prędkość maksymalną, ale wymaga odpowiedniego zestrojenia.
- Dobierz sprzęgło i dzwon jako współpracujące elementy. Sportowe szczęki z twardszymi sprężynkami mogą poprawić przyspieszenie. W przytoczonym zestawie sprężynki są czerwone, a producent deklaruje, że podnoszą próg załączenia o około 2000 obr./min. Dzwon musi mieć właściwą średnicę i wieloklin — przykładowy model ma średnicę wewnętrzną 107 mm. Przed zakupem porównaj jego wymiary i mocowanie z oryginalną częścią.
- Oceń sens modyfikacji w odniesieniu do pojemności. Zmiana sprężyn lub elementów sprzęgła może dać wyraźniejszy efekt w silniku 70 cm³ niż w seryjnym 50 cm³, gdzie korzyści bywają niewielkie. W mocniejszej konfiguracji zestaw wariatora i sprzęgła może poprawić reakcję na gaz, jednak rezultat zależy od regulacji całego napędu.
- Nie zakładaj, że większy gaźnik sam rozwiąże problem osiągów. W silniku 72 cm³ gaźnik o średnicy około 24 mm może nie zwiększyć zauważalnie mocy, a ewentualna poprawa chłodzenia będzie niewielka. Jeśli wymieniasz filtr, wybierz wkład, który dobrze zatrzymuje zanieczyszczenia — gąbkowy w osłonie może filtrować skuteczniej niż siatkowy stożek.
