Mercedes Vito to wszechstronny pojazd, który cieszy się popularnością wśród przedsiębiorców i rodzin. Jego dwie wersje – W639 oraz W447 – wyróżniają się najwyższą jakością wykonania i funkcjonalnością. Istotne są aspekty związane z elektroniką, takie jak lokalizacja bezpieczników, co bywa kluczowe w przypadku problemów z instalacją elektryczną. Osobiście spotkałem się z tym zagadnieniem wielokrotnie i doceniam szczegółowe informacje w tym zakresie.
- Mercedes Vito występuje w dwóch wersjach: W639 (2003-2014) i W447 (2014-2023), które różnią się lokalizacją bezpieczników.
- W modelu W639 bezpieczniki znajdują się w trzech miejscach: pod deską rozdzielczą, pod fotelem kierowcy oraz w skrzynce pod deską kierownicy.
- Model W447 ma bardziej zorganizowaną lokalizację bezpieczników, z jedną skrzynką po lewej stronie kokpitu i drugą pod podłogą.
- Sprawdzanie bezpieczników powinno odbywać się z użyciem miernika, aby identyfikować uszkodzone elementy.
- Wymiana uszkodzonego bezpiecznika wymaga użycia plastikowych szczypczyków i zwrócenia uwagi na odpowiednie oznaczenia amperażowe.
- W obu modelach istotne jest znajomość funkcji każdego bezpiecznika, co ułatwia diagnostykę i naprawy.
- Typowe problemy z bezpiecznikami obejmują spalony bezpiecznik oświetlenia, zwarcia elektroniczne oraz problemy z modułem komfortu.
- Właściwa wiedza o lokalizacji i funkcji bezpieczników zwiększa niezależność użytkownika w diagnozowaniu usterek elektrycznych w Mercedesie Vito.

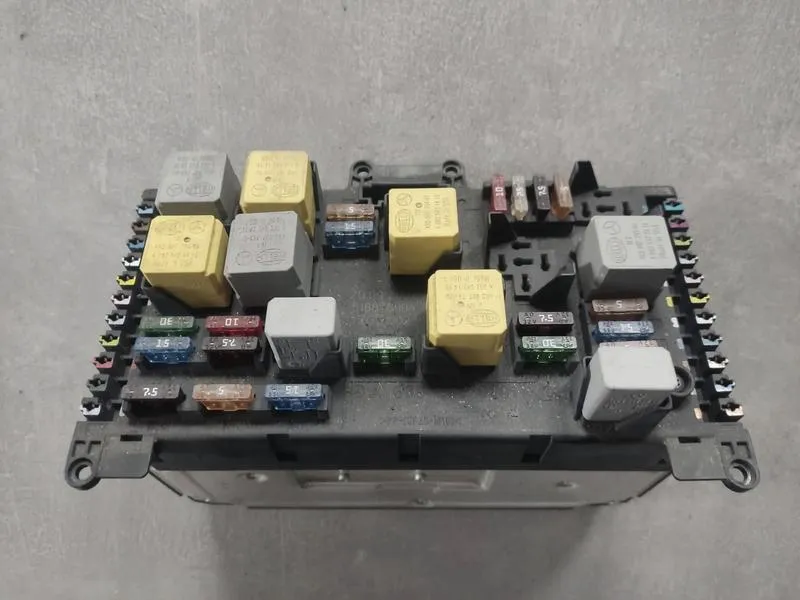

W modelu W639, produkowanym między 2003 a 2014 rokiem, znajdziemy bezpieczniki w trzech głównych miejscach. Pierwszą lokalizacją jest skrzynka po prawej stronie pod deską rozdzielczą. Znajdują się tam m.in. bezpiecznik F1 odpowiedzialny za okno obrotowe oraz F4 do centralnego zamka. Łącznie mamy tam 18 bezpieczników, co zapewnia pewną elastyczność. Dodatkowe bezpieczniki umieszczono pod fotelem kierowcy oraz w skrzynce pod deską kierownicy, co umożliwia łatwy dostęp do komponentów różnorodnych funkcji samochodu.
Podczas sprawdzania bezpieczników warto skorzystać z miernika, szczególnie w sytuacjach, gdy diody nie świecą. Może się zdarzyć, że wydają się w porządku, a tak nie jest. Model W639 posiada aż 54 bezpieczniki, co ukazuje złożoność tego pojazdu oraz znaczenie umiejętności szybkiej diagnostyki.
Lokalizacja bezpieczników w modelu W447 jest bardziej zorganizowana i przyjazna użytkownikowi
W nowszym modelu W447, wprowadzonej na rynek w 2014 roku, poprawiono dostępność do przekaźników i bezpieczników. W tym przypadku bezpieczniki znajdują się w dwóch głównych skrzynkach: jednej po lewej stronie kokpitu oraz drugiej pod podłogą. Dzięki temu łatwiej zlokalizować odpowiedni bezpiecznik w razie wystąpienia problemu.

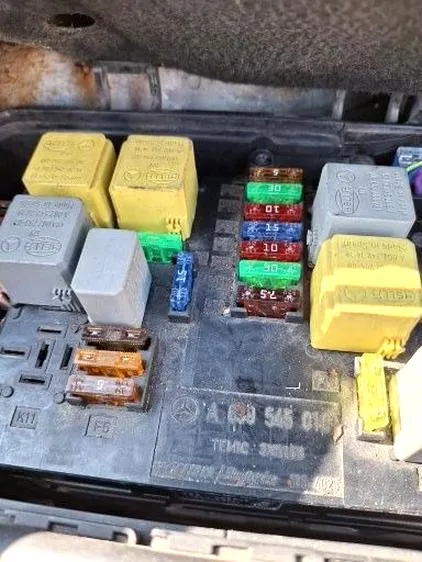

Mercedes Vito – lokalizacja bezpieczników oraz zasady ich sprawdzania
W poniższej liście znajdziesz szczegółowe instrukcje dotyczące lokalizacji bezpieczników w Mercedesie Vito oraz sposoby ich sprawdzenia. Każdy krok opisuje, jak przeprowadzić diagnostykę i ewentualną wymianę uszkodzonych elementów.
- Znajdź główną skrzynkę bezpieczników - Zlokalizuj skrzynkę po prawej stronie pod deską rozdzielczą. Odkręć osłonę, aby uzyskać dostęp do bezpieczników.
- Rozpoznaj i sprawdź bezpieczniki - W skrzynce oznaczono zabezpieczenia, takie jak F1 - 7.5A dla okien obrotowych, F4 - 25A dla centralnego zamka oraz F8 - 20A dla alarmów. Użyj multimetru, aby sprawdzić przejście przez każdy bezpiecznik, ponieważ niektóre uszkodzenia mogą nie być widoczne gołym okiem.
- Sprawdź bezpieczniki pod fotelem kierowcy - Pod fotelem znajdziesz dodatkowe bezpieczniki, w tym F1 - 7.5A dla ABS oraz F10 - 25A dla gniazda przyczepy. Powtórz proces sprawdzania, jak przy głównej skrzynce.
- Skontroluj skrzynkę z bezpiecznikami w komorze silnika - W niektórych modelach dodatkowe bezpieczniki znajdują się w komorze silnika. Sprawdź je, szczególnie te związane z systemem elektrycznym i silnikiem.
- Wymiana uszkodzonego bezpiecznika - Po zidentyfikowaniu uszkodzonego elementu, użyj plastikowych szczypczyków z skrzynki, aby go wyciągnąć. Zastąp go nowym bezpiecznikiem o odpowiedniej wartości amperowej, zwracając uwagę na oznaczenia.
Na przykład w W447 pod deską rozdzielczą znajdziemy bezpiecznik F2, który odpowiada za wycieraczki. To nowoczesne podejście ułatwia życie zarówno mechanikom, jak i użytkownikom, którzy chcą samodzielnie naprawić drobne usterki. Dzięki temu zyskują większą niezależność w eksploatacji pojazdu.
Obie generacje Vito oferują możliwość korzystania z przekaźników, a ich zrozumienie może znacząco poprawić codzienną eksploatację pojazdu. Zrozumienie zasad działania skomplikowanych układów elektrycznych pozwala zaoszczędzić czas oraz pieniądze na ewentualne naprawy.

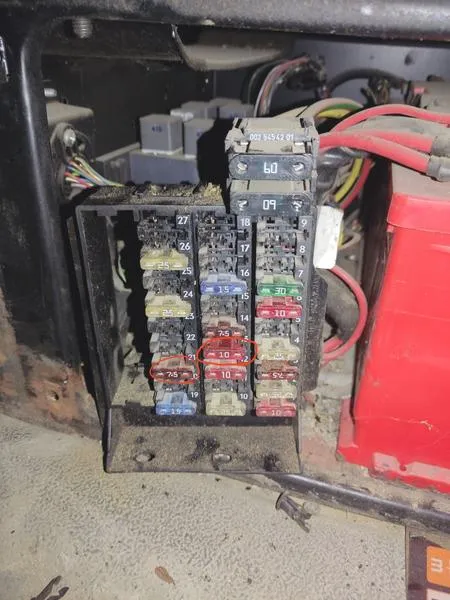

Jak skutecznie sprawdzić bezpieczniki w Mercedesie Vito – praktyczne wskazówki
Sprawdzanie bezpieczników w Mercedesie Vito może wydawać się złożone, ale z odpowiednią wiedzą zyskujesz pewność, że wykonasz to bez trudu. Warto wiedzieć, że w Vito bezpieczniki umieszczono w trzech lokalizacjach: pod deską rozdzielczą po prawej stronie, pod fotelem kierowcy oraz pod deską kierownicy. A skoro o tym mowa to odkryj najlepsze porady dotyczące myjek parowych do samochodu. W każdej ze skrzynek znajdziesz różne amperażowe bezpieczniki, które odpowiadają za takie funkcje jak oświetlenie, wycieraczki czy systemy elektroniczne.
Przed rozpoczęciem sprawdzania bezpieczników wyłącz zapłon, aby uniknąć zwarć. Przydatne będą plastikowe szczypczyki, które znajdziesz w skrzynkach. Najpierw oceniaj bezpieczniki wzrokowo – jeśli nitka jest przepalona, bezpiecznik jest uszkodzony. Dobrą praktyką jest również użycie multimetru ustawionego na pomiar ciągłości, co potwierdzi sprawność bezpiecznika.
Odkryj, jak zapanować nad elektryką w Mercedesie Vito i uniknąć awarii!
Aby usystematyzować sprawdzanie, warto poznać numery bezpieczników i ich funkcje. Na przykład w skrzynce po prawej stronie deski rozdzielczej bezpiecznik F1 (7.5A) obsługuje okno obrotowe, a F2 (30A) zasilanie szyby pasażera i szyberdach. Z kolei w podłokietniku kierowcy znajduje się F4 (24A) odpowiedzialny za wentylator chłodnicy, a F21 (15A) za cewki zapłonowe w silnikach benzynowych. Szybkie lokalizowanie odpowiednich bezpieczników znacznie przyspiesza proces diagnostyki.
Pamiętaj, że jeśli po wymianie bezpiecznika problem nie ustępuje, może to sugerować inne usterki elektryczne. W takich przypadkach skonsultuj się z fachowcem lub użyj dodatkowych schematów diagnostycznych. Usterki, takie jak zwarcia w okablowaniu, bywają ukryte i wymagają dokładniejszej analizy. Wiedza o lokalizacji poszczególnych bezpieczników umożliwia efektywne zarządzanie elektryką w Mercedesie Vito, co ułatwia codzienną eksploatację pojazdu. Jak już zgłębiasz ten temat to sprawdź, jak utrzymać optymalną temperaturę silnika w mercedesie w203.
Ciekawostką jest, że niektóre modele Mercedesa Vito mają dodatkowy zestaw zapasowych bezpieczników schowany w specjalnej przegródce obok głównej skrzynki bezpieczników, co może być przydatne w nagłych sytuacjach, gdy szybko trzeba wymienić uszkodzony bezpiecznik.
Podstawowe różnice w rozkładzie bezpieczników w Mercedesie Vito z różnych roczników
W każdej wersji Mercedesa Vito, niezależnie od rocznika, bezpieczniki stanowią kluczowy element dla prawidłowego funkcjonowania pojazdu. Modele z lat 2003-2014, czyli W639, posiadają rozbudowaną strukturę skrzynek bezpieczników. Zlokalizowane są w trzech miejscach: pod deską pasażera, pod fotelem kierowcy oraz w komorze silnika. W skrzynce obok fotela kierowcy znajduje się aż 36 różnych bezpieczników, co świadczy o szerokiej gamie obsługiwanych funkcji.
Nowszy model W447 (2014-2023) wprowadza zmiany w układzie i lokalizacji bezpieczników. Skrzynka pod deską pasażera zawiera około 30 bezpieczników, jednak część z nich zmienia przypisania. Na przykład, bezpiecznik F6, który w W639 był odpowiedzialny za blokadę rozruchu silnika, w modelu W447 obsługuje systemy zasilania zewnętrznego. Ważne jest, aby znać te różnice, aby uniknąć problemów na drodze.
Różnorodność zabezpieczeń w Mercedesie Vito: Jak roczniki wpływają na wydajność i bezpieczeństwo?
Roczniki Mercedesa różnią się także sposobem zabezpieczania funkcji pojazdu. Na przykład, w modelu W639 bezpiecznik F2 (25A) obsługuje tylną wycieraczkę, podczas gdy w nowszych W447 podobne funkcje mają wyższe wartości bezpieczników, co zwiększa ich odporność na awarie. Skrzynka w komorze silnika modelu W639 zawiera aż 5 przekaźników oraz 6 bezpieczników, głównie dedykowanych układom elektrycznym.
Zanim przeprowadzimy naprawy związane z układem elektrycznym, warto poznać rozkład bezpieczników w naszym modelu Mercedesa Vito. Poczytaj o tym w tym artykule. Każdy rocznik różni się zarówno rozmieszczeniem bezpieczników, jak i ich zadaniami oraz wartościami prądowymi. Znajomość tych szczegółów ułatwi serwisowanie i pomoże uniknąć niepotrzebnych problemów.
Typowe problemy związane z bezpiecznikami w Mercedesie Vito – co warto wiedzieć
Poniższa lista wskazuje typowe problemy z bezpiecznikami w Mercedesie Vito. Właściciele tego modelu znajdą tu kluczowe informacje, które ułatwią diagnozę i naprawy.
- Spalony bezpiecznik oświetlenia - Oświetlenie kabiny i zewnętrzne lampy często mają uszkodzone bezpieczniki, co skutkuje ich brakiem działania. Należy sprawdzić bezpieczniki pod deską rozdzielczą oraz w skrzynce znajdującej się pod fotelem kierowcy. Miernik ułatwi weryfikację ciągłości obwodu.
- Zwarcie elektroniczne - Zwarcia mogą uszkodzić bezpieczniki i elementy elektroniki. Gdy zauważysz uszkodzenie, sprawdź okablowanie i przewody, aby zidentyfikować przyczynę. Nawet niewielkie uszkodzenia prowadzą do poważniejszych problemów.
- Problemy z modułem komfortu - Moduł komfortu zarządza funkcjami, takimi jak oświetlenie kabiny czy automatyczne zamykanie drzwi. Jeśli po wymianie bezpieczników problem nadal występuje, skontroluj ten element, ponieważ jego awaria wpływa na inne funkcje.
- Wysoka ścieralność bezpieczników - Niektóre bezpieczniki w Mercedesie Vito szybko się zużywają z powodu nieprawidłowego działania układów elektrycznych. Regularnie kontroluj ich stan i wymieniaj je, aby uniknąć nagłych awarii.
