Sprawdzenie liczby obrotów silnika stanowi kluczową kwestię, szczególnie gdy zajmujesz się mechaniką lub elektroniką. W tej dziedzinie istnieje wiele metod, które umożliwiają dokładny pomiar. Najprostszą z nich jest podłączenie silnika do mechanicznego licznika obrotów, dostępnego nawet w rowerach. Wystarczy podłączyć go w systemie 1:1, co oznacza, że jeden pełny obrót wału silnika odpowiada jednomu obrotowi licznika. Warto poświęcić chwilę na kalibrację tego systemu — na przykład sprawdzając, ile obrotów licznika oddaje konkretnym obrotom silnika. Im dłużej będziesz mierzyć, tym mniejsze będą błędy.
- Sprawdzenie liczby obrotów silnika elektrycznego jest kluczowe w mechanice i elektronice.
- Najprostsza metoda pomiaru to użycie mechanicznego licznika obrotów w systemie 1:1.
- Zaawansowane metody pomiaru obejmują wykorzystanie fotokomórki lub licznika impulsów, które dostarczają dokładniejszych wyników.
- Wzór na prędkość synchroniczną silnika: n_s = 120 * f / p, gdzie f to częstotliwość, a p to liczba par biegunów.
- Rzeczywista prędkość obrotowa jest niższa z powodu poślizgu, co wpływa na efektywność silnika.
- Pomiar obrotów należy przeprowadzić przez dłuższy czas, minimalizując błędy.
- Obliczanie mocy silnika można przeprowadzić za pomocą wzoru: M = 9550 * P / n.
- Przy wyborze silnika i jego prędkości obrotowej należy uwzględnić parametry takie jak moment obrotowy i trwałość łożysk.
- Należy znać różnice między silnikami o prędkości 1400 i 2800 obr./min oraz ich wpływ na moment obrotowy i hałas.
- Znajomość częstotliwości zasilania i liczby biegunów pozwala na obliczenie prędkości obrotowej silnika.
Jeśli natomiast poszukujesz bardziej zaawansowanej metody, zastanów się nad wykorzystaniem fotokomórki lub specjalnego licznika impulsów. Warto jednak zauważyć, że takie podejście wymaga nieco więcej wiedzy oraz umiejętności z zakresu elektroniki. Choć taki system jest bardziej skomplikowany, może dostarczyć bardzo dokładnych wyników. Pamiętaj, że każde urządzenie pomiarowe powinno być odpowiednio skalibrowane, aby zapewnić wiarygodność wyników. Dlatego zaleca się przeprowadzanie testów przez dłuższy czas, na przykład od 5 do 10 minut.
Dokładne metody pomiaru obrotów silnika elektrycznego
Kiedy wybierzesz już sposób pomiaru, warto również poznać obliczenia, które pozwolą przekształcić liczbę obrotów w konkretną moc silnika. Zasada jest prosta: znając parametry silnika, możesz skorzystać ze wzoru, który uwzględnia moc i prędkość obrotową. Na przykład moc obliczamy, stosując wzór: M = 9550 * P / n, gdzie M to moment obrotowy, P to moc silnika, a n to liczba obrotów na minutę. Dzisiaj, na podstawie tych danych, można lepiej dobrać silnik do konkretnego zastosowania oraz ocenić jego efektywność i wytrzymałość, co ma szczególne znaczenie w przemyśle.
Nie zapominaj, że wybór odpowiedniego silnika oraz jego prędkości obrotowej ma wpływ na wiele aspektów, takich jak moment obrotowy, trwałość łożysk czy sprawność całego układu. Dlatego przed podjęciem decyzji warto dokładnie przemyśleć, jakie parametry są najważniejsze w danym zastosowaniu, a następnie właściwie dobrać silnik i metody pomiaru, aby osiągnąć najlepsze rezultaty. Dzięki odpowiednim pomiarom i obliczeniom możesz nie tylko zwiększyć wydajność, lecz również wydłużyć żywotność swojego sprzętu.
Jak efektywnie obliczyć obroty silnika elektrycznego?
W poniższej liście zaprezentowałem szczegółowe kroki, które prowadzą do skutecznego obliczenia obrotów silnika elektrycznego. Należy zwrócić uwagę, że zawiera ona metody pomiaru oraz wytyczne dotyczące kalkulacji, które okażą się niezwykle przydatne w praktycznych zastosowaniach. Każdy punkt stanowi kluczowy element dla uzyskania precyzyjnych wyników.
- Określ parametry silnika: Najpierw sprawdź tabliczkę znamionową silnika, aby poznać jego liczbę biegunów oraz częstotliwość zasilania. Te dane mają istotny wpływ na prędkość synchroniczną, a wskaźnik n_s można obliczyć za pomocą wzoru 120 * f / p, gdzie f oznacza częstotliwość w Hz, a p to liczba par biegunów. W większości silników w Polsce typowa częstotliwość wynosi 50 Hz.
- Zastosuj wzór do obliczania prędkości obrotowej: Wykorzystaj wzór n = (120 * f) / p, aby obliczyć prędkość synchroniczną silnika. Pamiętaj, że rzeczywiste obroty silnika są zazwyczaj nieco niższe. Na przykład dla silnika 4-biegunowego, zamiast uzyskać 1500 obr/min, realnie można otrzymać około 1400 obr/min z powodu poślizgu.
- Mierz obroty za pomocą licznika obrotów: Podłącz mechaniczny lub cyfrowy licznik obrotów do wału silnika. Upewnij się, że kalibracja licznika odpowiada zasady, w myśl której jeden pełny obrót wału silnika równoznaczny jest z jednym obrotem licznika. Przeprowadź pomiar przez określony czas, na przykład 5-10 minut, aby uzyskać bardziej dokładne wyniki, minimalizując jednocześnie błąd pomiarowy.
- Oblicz rzeczywistą prędkość obrotową: Po dokonaniu pomiarów, podziel uzyskany wynik przez czas, jaki trwała obserwacja, aby obliczyć obroty na minutę (rpm). Jeśli licznik zarejestrował X obrotów w Y minutach, obliczenie będzie wyglądać następująco: RPM = (X / Y) * 60.
- Analiza wyników: Zinterpretuj uzyskane wartości w kontekście wymagań mocy silnika. Zrozumienie związku między obrotami a momentem obrotowym pomoże Ci dostosować silnik do konkretnej aplikacji. Na przykład, w przypadku aplikacji takich jak wentylatory, wyższe obroty będą korzystniejsze przy mniejszych momentach, a niższe obroty sprawdzą się lepiej tam, gdzie wymagane są większe momenty, jak w napędach z przekładniami.
| Metoda pomiaru | Opis | Wymagania |
|---|---|---|
| Mechaniczny licznik obrotów | Podłączenie silnika do licznika w systemie 1:1. Jeden obrót silnika odpowiada jednemu obrotowi licznika. | Prosta kalibracja, dostępność urządzenia. |
| Fotokomórka lub licznik impulsów | Zaawansowana metoda wymagająca większej wiedzy z zakresu elektroniki. Dostarcza dokładnych wyników. | Wymagana znajomość elektroniki, kalibracja urządzeń, testy pomiarowe. |
| Wzór | Opis |
|---|---|
| M = 9550 * P / n | M to moment obrotowy, P to moc silnika, n to liczba obrotów na minutę. |
Prędkość obrotowa silnika elektrycznego a moc. Jak przeliczać parametry?
Prędkość obrotowa silnika elektrycznego stanowi kluczowy parametr, który bezpośrednio wpływa na jego moc. Sposób, w jaki wirnik silnika obraca się, ściśle powiązany jest z częstotliwością zasilania oraz liczbą biegunów w uzwojeniu stojana. W praktyce, zauważamy, że dla silników cztero- i dwu-biegunowych wyższa prędkość obrotowa generuje mniejszy moment obrotowy przy tej samej mocy. Oznacza to, że dobór odpowiedniej prędkości ma ogromne znaczenie w kontekście aplikacji, w których silnik będzie pracował.
Aby przeliczać parametry mocy i prędkości obrotowej, warto zapoznać się z odpowiednimi wzorami. Kluczowe równanie, które warto mieć na uwadze, to wzór na moc: P = M * ω, gdzie P oznacza moc, M to moment obrotowy, a ω to prędkość kątowa. Zrozumienie tego równania oraz umiejętność przeliczania jednostek stanowią niezbędne umiejętności w praktyce inżynieryjnej, szczególnie gdy mówimy o dostosowywaniu silnika do różnych zadań.
Prędkość obrotowa a moment obrotowy w silnikach elektrycznych
Należy również zwrócić uwagę na poślizg, który jest specyfiką działania silników asynchronicznych. Warto pamiętać, że rzeczywista prędkość obrotowa silnika zawsze jest nieco niższa od prędkości synchronicznej, co oznacza niemożność osiągnięcia maksymalnej prędkości z powodu obciążenia. Poślizg rośnie wraz ze wzrostem obciążenia, co z kolei wpływa na parametry pracy silnika oraz jego efektywność. Dlatego przy wyborze silnika warto uwzględnić te czynniki, aby uniknąć przeciążenia jednostki oraz zwiększyć wydajność podczas jej pracy.

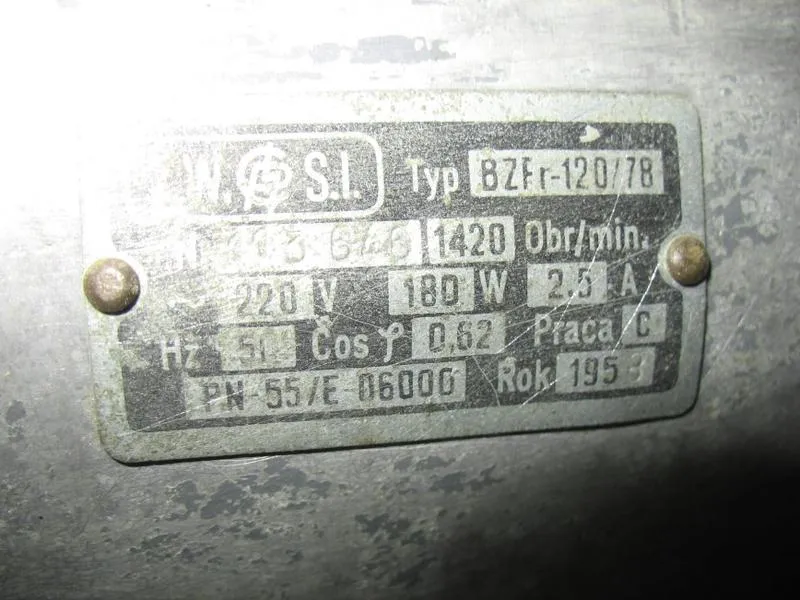

W praktyce każdy silnik elektryczny dysponuje tabliczką znamionową, która zawiera niezbędne informacje o jego parametrach, takie jak moc, prędkość obrotowa czy charakterystyka pracy. Zrozumienie tych danych pomoże skuteczniej zarządzać napędem oraz dobierać odpowiednie przekładnie czy falowniki. Zgłębienie wiedzy w tych zagadnieniach przyczyni się do poprawy jakości oraz efektywności pracy naszych urządzeń.
Ciekawostką jest to, że silniki elektryczne mogą być używane do generowania energii, na przykład w systemach odzyskiwania energii z hamowania w pojazdach elektrycznych, gdzie moment obrotowy silnika przekształca energię kinetyczną z powrotem w energię elektryczną.
Dlaczego dobór prędkości obrotowej ma znaczenie? Porównanie 1400 i 2800 obr./min
W poniższej liście omówimy kluczowe czynniki, które warto uwzględnić przy doborze prędkości obrotowej silnika elektrycznego, zwłaszcza w kontekście porównania 1400 i 2800 obr./min. Każdy z tych punktów odgrywa istotną rolę w efektywności działania napędu, a także wpływa na jego parametry techniczne i trwałość.
- Moment obrotowy: Silniki pracujące z prędkością 1400 obr./min generują wyższy moment obrotowy w porównaniu do silników osiągających 2800 obr./min przy tej samej mocy. Dzięki temu silnik o niższej prędkości wytwarza większe siły, co okazuje się korzystne w zastosowaniach wymagających dużego obciążenia, takich jak przenośniki czy podnośniki. Wyższy moment obrotowy umożliwia efektywniejsze przenoszenie napędu przy większych obciążeniach, co z kolei przekłada się na stabilniejszą pracę przekładni.
- Obciążenie przekładni: Silniki o prędkości 1400 obr./min wykazują lepsze przystosowanie do współpracy z przekładniami. Generując niższe obciążenia dynamiczne, silniki te przyczyniają się do zmniejszenia strat cieplnych oraz wydłużają żywotność przekładni. Wysokie obroty silnika 2800 obr./min mogą prowadzić do większych strat cieplnych i wyższego ryzyka uszkodzeń przekładni, co ma kluczowe znaczenie w aplikacjach przemysłowych.
- Trwałość łożysk: Silniki o prędkości 2800 obr./min, ze względu na wyższe siły odśrodkowe, tworzą większe obciążenie dla łożysk. Natomiast silniki pracujące z prędkością 1400 obr./min funkcjonują w stabilniejszych warunkach, co wpływa na dłuższą żywotność łożysk oraz mniejsze zużycie komponentów. W aplikacjach, gdzie występuje duża bezwładność, bardziej korzystne będzie zastosowanie silnika o niższej prędkości, co pozwoli zminimalizować ryzyko uszkodzeń.
- Kultura pracy i hałas: Silniki o prędkości 1400 obr./min cechują się lepszą kulturą pracy. Niższa prędkość obrotowa powoduje, że generują mniej hałasu podczas pracy, co ma duże znaczenie w środowiskach, gdzie operacje muszą przebiegać cicho, takich jak laboratoria czy biura. Z drugiej strony, silniki 2800 obr./min, mimo że efektywne w niektórych zastosowaniach, mogą generować znacznie więcej hałasu.
Jak obliczyć prędkość obrotową silnika na podstawie częstotliwości zasilania?
Obliczenie prędkości obrotowej silnika na podstawie częstotliwości zasilania wydaje się skomplikowane, jednak w rzeczywistości jest to proces całkiem prosty. Przede wszystkim, prędkość obrotowa silnika elektrycznego asynchronicznego ściśle wiąże się z częstotliwością prądu zasilającego oraz liczbą biegunów stojana. Dzięki temu można zastosować prosty wzór, który umożliwia szybką kalkulację. Na przykład, kiedy częstotliwość zasilania wzrasta, prędkość obrotowa silnika również się zwiększa. Dlatego warto znać te podstawowe zależności, aby zrozumieć, jak silnik zachowa się w praktycznych warunkach.
Obliczenia oparte na liczbie biegunów i częstotliwości
Gdy już zrozumiemy, że podstawowym wzorem na prędkość obrotową jest zależność od liczby biegunów, możemy z łatwością przejść do konkretów. Na przykład w przypadku standardowych silników najczęściej spotykamy 2, 4, 6 lub 8 biegunów. W związku z tym należy dostosować wzór do odpowiednich wartości. Zazwyczaj, przy standardowej częstotliwości wynoszącej 50 Hz w Europie, prędkość obrotowa dla 2 biegunów osiągnie najwyższe wartości, co sprawia, że te silniki idealnie nadają się do zastosowań wymagających dużej prędkości.
Praktyczne znaczenie poślizgu w obliczeniach
Warto zawsze pamiętać, że rzeczywista prędkość obrotowa silnika bywa nieco niższa niż ta obliczona teoretycznie, co wynika z tzw. poślizgu. Poślizg odnosi się do różnicy między prędkością wirującą pola magnetycznego a rzeczywistą prędkością wirnika. Im większe obciążenie, tym większy poślizg. Dlatego ważne jest, aby nie ograniczać się tylko do obliczeń prędkości obrotowej opartych na teoriach, ale także uwzględniać rzeczywiste warunki pracy silnika, zwłaszcza gdy działa on w aplikacjach wymagających dużej wydajności. A jak już mowa o tym, sprawdź, ile oleju do silnika 2.0 HDi potrzebujesz dla optymalnej pracy.
Podsumowując, obliczenie prędkości obrotowej silnika na podstawie częstotliwości zasilania stanowi cenną umiejętność. Znajomość teorii oraz umiejętność praktycznego zastosowania tej wiedzy w różnych aplikacjach mogą znacząco zwiększyć efektywność i trwałość używanych urządzeń. Zachęcam więc do eksperymentowania z różnymi wartościami i typami silników, aby lepiej zrozumieć ich działanie w praktyce.
Ciekawostka: W przypadku silników z większą liczbą biegunów, takich jak 6 czy 8, ich prędkość obrotowa jest znacznie niższa niż w silnikach 2-biegunowych, co czyni je idealnymi do zastosowań, gdzie wymagana jest moc przy niższej prędkości, na przykład w podnośnikach czy przekładniach.
Pytania i odpowiedzi
Jakie są podstawowe metody pomiaru obrotów silnika elektrycznego?Najprostszą metodą jest podłączenie silnika do mechanicznego licznika obrotów w systemie 1:1. Inną opcją jest wykorzystanie fotokomórki lub licznika impulsów, które oferują dokładniejsze wyniki, ale wymagają większej wiedzy z zakresu elektroniki.
Jak obliczyć prędkość synchroniczną silnika elektrycznego?Aby obliczyć prędkość synchroniczną silnika, można zastosować wzór n = (120 * f) / p, gdzie f to częstotliwość zasilania w Hz, a p to liczba par biegunów. W praktyce wyniki będą nieco niższe z powodu poślizgu silnika.
Jakie czynniki wpływają na rzeczywistą prędkość obrotową silnika?Rzeczywista prędkość obrotowa silnika jest zazwyczaj niższa od prędkości synchronicznej z powodu poślizgu, który rośnie wraz z obciążeniem. Dlatego ważne jest, aby uwzględnić te różnice podczas obliczeń prędkości obrotowej.
Co należy zrobić, aby uzyskać wiarygodne wyniki pomiaru obrotów?Ważne jest, aby skalibrować urządza miernicze, takie jak mechaniczny licznik obrotów, zanim przeprowadzisz pomiar. Rekomenduje się również wykonanie pomiaru przez dłuższy czas, na przykład 5-10 minut, aby zminimalizować błędy pomiarowe.
Jakie znaczenie ma dobór prędkości obrotowej silnika do konkretnej aplikacji?Dobór prędkości obrotowej wpływa na moment obrotowy, trwałość łożysk oraz efektywność całego układu. Silniki o niższej prędkości generują wyższy moment obrotowy, co może być korzystne w aplikacjach wymagających dużego obciążenia.
