W każdej branży, w której silniki elektryczne odgrywają kluczową rolę, niezwykle istotne pozostaje zapewnienie odpowiednich zabezpieczeń. Dzięki nim możemy uchronić nasze jednostki robocze przed awariami. Na początku powinniśmy zwrócić uwagę, że dobór zabezpieczeń powinien opierać się na szczegółowej analizie konkretnego silnika oraz sposobu zasilania. Wśród podstawowych elementów zabezpieczeń znajdują się wyłącznik główny, zabezpieczenia przeciążeniowe oraz różnicowo-prądowe. W przypadku silników jednofazowych i trójfazowych, zabezpieczenie różnicowo-prądowe powinno zadziałać przy prądzie różnicowym wynoszącym 30 mA. W warunkach przemysłowych może to okazać się niewystarczające. Często, podczas mycia urządzeń, osoby odpowiedzialne mogą zlekceważyć te wartości, co prowadzi z kolei do niepożądanych wyłączeń.
- Dobór zabezpieczeń dla silnika elektrycznego o mocy 10 kW wymaga szczegółowej analizy parametrów technicznych.
- Pierwszym krokiem jest określenie prądu znamionowego silnika jako podstawy do doboru wyłączników.
- Wyłączniki nadmiarowo-prądowe klasy C zapewniają odpowiednią zwłokę czasową podczas rozruchu.
- Wyłączniki silnikowe chronią uzwojenia silnika przed przeciążeniem i zwarciem, dlatego ich ustawienia powinny odpowiadać prądowi znamionowemu.
- Instalacja wyłącznika różnicowo-prądowego jest kluczowa dla ochrony przed porażeniem elektrycznym, szczególnie w wilgotnych warunkach.
- Dodatkowe zabezpieczenia, takie jak czujniki ciśnienia i detektory zaniku fazy, podnoszą bezpieczeństwo pracy silników i pomp.
- Regularne sprawdzanie i serwisowanie zabezpieczeń jest kluczowe dla ich prawidłowego działania i wydłużenia żywotności silnika.
- Inwestycja w nowoczesne zabezpieczenia może znacznie zmniejszyć ryzyko awarii i poprawić efektywność pracy urządzeń elektrycznych.
Kiedy przystępuję do doboru zabezpieczeń nadprądowych, zawsze stosuję regułę Ib ≤ In ≤ Iz oraz Iu ≤ 1,45 Iz. Dzięki temu mogę zapewnić bezpieczeństwo przed skutkami zwarć. Warto więc podkreślić, że silniki należy zabezpieczać bezpiecznikami klasy C, które oferują większą zwłokę czasową; ta cecha jest niezbędna podczas rozruchów. Dodatkowo, wyłącznik silnikowy, który pełni rolę termika, stanowi istotny element wpływający korzystnie na ochronę uzwojeń przed przeciążeniem i zwarciem. Nie bez znaczenia pozostaje jednak, aby jego wartość ustawiona została dokładnie na prąd znamionowy, co pozwoli uniknąć przypadkowych wyłączeń.
Niezwykle istotne okazuje się również pamiętanie o dodatkowych zabezpieczeniach, na przykład przed suchobiegiem, zwłaszcza w zastosowaniach z pompami. Wprowadzenie czujników ciśnienia oraz przekaźników kontrolujących dostępność cieczy roboczej może skutecznie zapobiec kosztownym awariom. W kontekście złożoności układów sterujących, dobrze sprawdzają się diody zapobiegające zanikowi fazy oraz czujniki asymetrii. Te komponenty potrafią uratować nie tylko silnik, ale także cały system zasilania. Bez względu na ewentualne wysokie koszty niektórych zabezpieczeń, ich obecność w instalacji znacząco podnosi poziom bezpieczeństwa i może wydłużyć żywotność naszych maszyn. Zdecydowanie warto inwestować czas i środki w właściwą ochronę silników elektrycznych!
Jak dobrać zabezpieczenia dla silnika elektrycznego o mocy 10 kW?
W tym artykule szczegółowo opisujemy, jak dobrać odpowiednie zabezpieczenia dla silnika elektrycznego o mocy 10 kW. Przekonasz się, jakie elementy ochronne odgrywają kluczową rolę oraz jak należy je dostosować, aby zapewnić skuteczną ochronę zarówno silnika, jak i całej instalacji elektrycznej. Poniższa lista kroków pomoże Ci dokładnie przeanalizować każdy etap doboru zabezpieczeń.
- Określenie prądu znamionowego silnika – Na samym początku sprawdź parametry techniczne silnika, zwracając szczególną uwagę na jego prąd znamionowy (In). To właśnie ten prąd stanowi punkt wyjścia do doboru odpowiednich zabezpieczeń, ponieważ na jego podstawie ustalamy wartości prądów zadziałania dla różnych wyłączników.
- Dobór wyłącznika nadprądowego – Kolejnym krokiem jest dobranie wyłącznika nadmiarowo-prądowego, który musi odpowiadać prądowi znamionowemu silnika. Stosując wyłączniki o charakterystyce C, zapewnisz odpowiednią zwłokę czasową niezbędną do rozruchu. Pamiętaj, aby wartość znamionowa (In) mieściła się w zakresie długotrwałej obciążalności przewodów (Iz), co oznacza, że musi spełniać warunki: Ib ≤ In ≤ Iz oraz Iu ≤ 1,45 Iz.
- Wybór wyłącznika silnikowego – Ważne jest również zastosowanie wyłącznika silnikowego, który zapewnia ochronę przed przeciążeniem i zwarciem. Ustaw wyłącznik na prąd nominalny, co pozwoli uniknąć niepotrzebnych wyłączeń podczas normalnej pracy silnika. Upewnij się, że jego zakres obejmuje prąd znamionowy, w przykładzie dla silnika o mocy 10 kW dobierz odpowiedni zakres wyłącznika.
- Zainstalowanie zabezpieczenia różnicowo-prądowego – Aby skutecznie chronić przed porażeniem elektrycznym, koniecznie zainstaluj wyłącznik różnicowo-prądowy, znany jako „różnicówka”. Dobierz jego prąd różnicowy, opierając się na warunkach pracy, szczególnie w wilgotnych halach przemysłowych. Jeśli obawiasz się o jego działanie, rozważ wyłącznik o wyższej wartości prądu różnicowego, na przykład 300 mA.
- Przegląd dodatkowych zabezpieczeń – Zastanów się nad dodaniem zabezpieczeń przed suchobiegiem w aplikacjach związanych z pompami. Możesz zastosować presostaty lub czujniki poziomu płynów, by zapobiegać pracy na sucho, co może prowadzić do uszkodzenia pompy. Rekomenduje się także wprowadzenie detektorów zaniku fazy dla silników trójfazowych, aby unikać pracy w warunkach asymetrii napięcia.
Na koniec pamiętaj, aby regularnie sprawdzać i serwisować zainstalowane zabezpieczenia, co zagwarantuje ich prawidłowe działanie w dłuższej perspektywie. Właściwie dobrane i zainstalowane zabezpieczenia stanowią klucz do długotrwałej oraz bezpiecznej pracy silnika elektrycznego.
| Parametr | Wartość | Jednostka | Opis |
|---|---|---|---|
| Moc silnika | 10 | kW | Moc znamionowa silnika elektrycznego |
| Prąd znamionowy (In) | 17,24 | A | Prąd nominalny przy 400 V dla silnika 10 kW |
| Prąd zadziałania (Iu) | 24,98 | A | Prąd zadziałania wyłącznika zabezpieczającego przy k=1,45 |
| Długotrwała obciążalność przewodu (Iz) | 26 | A | Minimalny prąd obciążalności dla użytego przewodu |
| Klasa bezpiecznika | 10 | A | Wstępne zabezpieczenie przed zwarciem |
| Stopień wyzwolenia bezpiecznika | C | - | Bezpieczniki przeznaczone do rozruchów z większą zwłoką |
| Wartość prądu różnicowego | 30 | mA | Standardowa wartość dla wyłączników różnicowo-prądowych |
| Rodzaj zabezpieczenia przed suchoobiegiem | Presostat | - | Zabezpieczenie kontrolujące poziom cieczy w pompie |
| Wartość ciśnienia w rurociągu | 0,5 | bara | Minimalne ciśnienie do pracy pompy |
| Prąd zadziałania zabezpieczenia nadprądowego (Iu) | 24,98 | A | Prąd zadziałania przy zastosowaniu współczynnika k = 1,45 |
| Czas zadziałania wyłącznika | 5-10 | sekund | Typowy czas reakcji na przeciążenie |
| Typ wyłącznika silnikowego | PKZ | - | Wyłącznik termiczny dla silników elektrycznych |

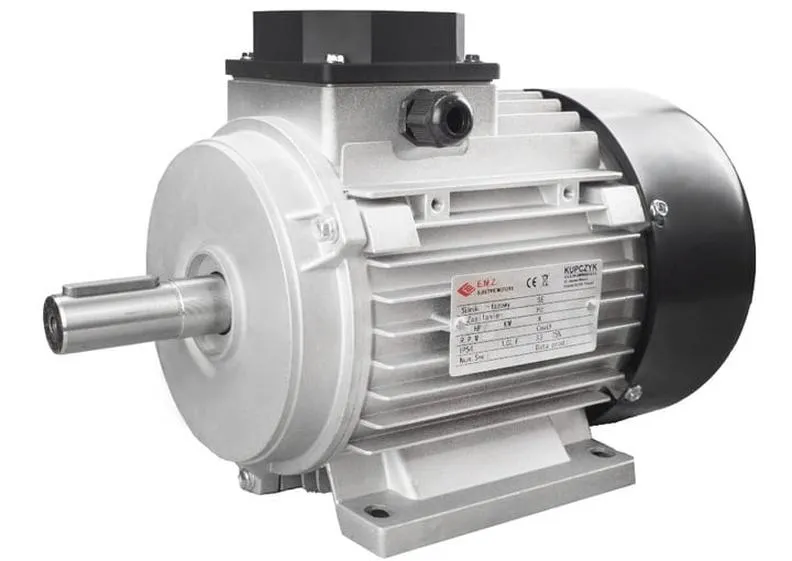

Dobór wyłącznika silnikowego – jak uniknąć awarii?
Wybór odpowiedniego wyłącznika silnikowego odgrywa kluczową rolę, aby uniknąć kosztownych awarii. Jak wiadomo, silniki elektryczne narażają się na różne problemy, takie jak przeciążenia czy zwarcia. Z tego względu, dobór wyłącznika musi bazować na dokładnym określeniu prądu znamionowego silnika. Na przykład, jeśli prąd znamionowy wynosi około 7, to silnik powinien być chroniony wyłącznikiem, który sprosta tym wymaganiom, a prąd zadziałania w normalnych warunkach nie powinien przekraczać wartości 1,6 lub 2,1 tego prądu znamionowego.
Podczas doboru wyłącznika silnikowego warto również zwrócić uwagę na sposób uruchamiania silnika oraz na długotrwałą obciążalność prądową przewodów. Skoro o tym mowa to sprawdź, jak znaleźć przyczyny ucieczki prądu w samochodzie. Warto zaznaczyć, że ważnym czynnikiem pozostaje współczynnik k, którego wartość dla wyłączników nadprądowych może wynosić 1,45. Nie zapominajmy o dodatkowych zabezpieczeniach, takich jak wyłączniki różnicowo-prądowe, które chronią nas przed porażeniem elektrycznym w przypadku awarii. Tego rodzaju urządzenia szczególnie dobrze sprawdzają się w wilgotnych miejscach, ponieważ prąd różnicowy może aktywować się, oferując nam dodatkową warstwę bezpieczeństwa.
Jak dobór odpowiednich zabezpieczeń silnika może zapobiec kosztownym awariom?
Aby dobór wyłącznika silnikowego był rzeczywiście skuteczny, znajomość zarówno parametrów silnika, jak i warunków jego pracy jest niezwykle istotna. Kiedy silnik zaczyna "wywalać" wyłącznik, zazwyczaj wskazuje to na usterkę w obwodzie lub zablokowanie silnika. Choć może pojawić się pokusa, aby zwiększyć wartości prądowe wyłącznika, warto zrozumieć, że to nie jest rozsądna strategia. Zamiast tego, powinniśmy ustalić przyczynę problemu i ją wyeliminować. W przeciwnym wypadku możemy narazić silnik na poważne uszkodzenia lub uszkodzenie całej maszyny.
Na zakończenie, pamiętajmy, że odpowiednie zabezpieczenie silnika to złożony proces, który powinien uwzględniać wiele czynników. Użycie detektorów zaniku fazy czy zabezpieczeń chroniących przed suchobiegiem dla pomp zalicza się do dobrych praktyk, które mogą uchronić nas przed nieprzewidzianymi wydatkami. Warto skorzystać z nowoczesnych technologii, aby zapewnić maksymalne bezpieczeństwo i sprawność naszych urządzeń elektrycznych. Niewątpliwie inwestycja w odpowiednie wyłączniki silnikowe oraz zabezpieczenia stanowi inwestycję w naszą przyszłość!
Zabezpieczenie przed dryfem fazy – dlaczego jest istotne?
Zabezpieczenie przed dryfem fazy stanowi temat, który z reguły umyka uwadze wielu inżynierów oraz techników. Mimo to, jego znaczenie dla prawidłowego funkcjonowania silników elektrycznych jest kluczowe! Jeśli jedna z faz ulegnie zaniku, nasze urządzenie może napotkać poważne problemy. Skutki takiej sytuacji rozciągają się od przeciążenia aż po uszkodzenie silnika, co w efekcie prowadzi do kosztownych i czasochłonnych napraw. Jak już poruszamy ten temat to sprawdź, jaki olej do silnika zaburtowego 4t zapewnia najlepsze osiągi. Dlatego inwestycja w odpowiednie zabezpieczenia, które są stosunkowo proste w montażu, może zaoszczędzić wiele kłopotów w przyszłości.
W nowoczesnych instalacjach często spotyka się wyłączniki silnikowe, które w momencie zaniku jednej z faz błyskawicznie odcinają zasilanie. Na przykład, w przypadku trójfazowego silnika o prądzie 10 A, wyłącznik zacznie działać, gdy napięcie na jednej z faz spadnie poniżej 230 V. Po zainstalowaniu detektora zaniku fazy możemy mieć pewność, że silnik będzie pracować stabilnie i bez ryzyka niewłaściwego działania. Takie usprawnienie ma kluczowe znaczenie dla żywotności silników oraz poprawy efektywności instalacji.
Imponujące 80% redukcji ryzyka awarii silników dzięki skutecznej ochronie
Właściwie skonfigurowane zabezpieczenia stanowią klucz do zmniejszenia ryzyka awarii. Niekontrolowane zjawisko dryfu fazy prowadzi do tego, że silniki mogą pracować w trybie asymetrycznym, co generuje dodatkowe ciepło oraz zwiększa zużycie energii. Statystyki pokazują, że odpowiednia ochrona umożliwia redukcję ryzyka awarii nawet o 80%! To naprawdę imponujący wynik, który sprawia, że inwestycja w odpowiednie zabezpieczenia staje się nie tylko koniecznością, ale także opłacalnym działaniem na dłuższą metę.
Na zakończenie warto podkreślić, że tematyka zabezpieczeń przed dryfem fazy nie odnosi się jedynie do aspektów technicznych, ale także ma wymiar ekonomiczny. Wydatek na odpowiednie urządzenia, takie jak wyłącznik silnikowy czy detektor asymetrii, szybko zwróci się w postaci mniejszych kosztów eksploatacyjnych oraz większej niezawodności urządzeń. W tej sytuacji każda strona odnosi korzyści – zarówno my jako użytkownicy, jak i ogólny system energetyczny, który staje się bardziej efektywny i stabilny.
Ciekawostką jest to, że w przypadku zaniku jednej z faz, silnik pracujący w trybie asymetrycznym może nie tylko przegrzewać się, ale również generować hałas, co może być pierwszym sygnałem dla operatorów o potencjalnym problemie z zasilaniem. Zidentyfikowanie i reagowanie na takie objawy może uratować silnik przed poważnym uszkodzeniem.
Wybór zabezpieczeń do pomp – skuteczna ochrona przed suchoobiegiem
Wybór odpowiednich zabezpieczeń dla pomp stanowi kluczowy element, który wpływa na ich długotrwałe oraz bezawaryjne działanie. W związku z tym, poniżej przedstawiam kilka istotnych punktów, które warto wziąć pod uwagę podczas dobierania zabezpieczeń. Ponadto, dotyczą one również metod ochrony przed suchoobiegiem, które mają szczególne znaczenie w przypadku pomp ssących i głębinowych.
- Ochrona przed suchoobiegiem – W sytuacji, gdy pompy pracują bez cieczy roboczej, istnieje duże ryzyko ich szybkiego uszkodzenia. Dlatego warto zainstalować zabezpieczenia, które eliminują możliwość pracy pompy w takich warunkach. Wśród najlepszych rozwiązań wyróżniają się czujniki ciśnienia oraz presostaty, które nieustannie monitorują ciśnienie w systemie. Kiedy ciśnienie spada poniżej 0,5 bara, urządzenie automatycznie wyłącza pompy, co skutecznie chroni je przed awarią.
- Przekaźnik kontrolujący cos fi – To zaawansowane urządzenie oprócz monitorowania ciśnienia, ma również zdolność do analizy parametrów pracy silnika. Dzięki temu, możliwe jest wykrycie sytuacji niezrównoważonego obciążenia faz, co skutecznie zapobiega przeciążeniom oraz uszkodzeniom silników. To jedno z najskuteczniejszych zabezpieczeń, aczkolwiek często pozostaje mało popularne z powodu wyższych kosztów.
- Detektor zaniku fazy – W przypadku zasilania trójfazowego, detekcja zaniku jednej z faz nabiera kluczowego znaczenia. Kiedy jedna z faz zanika, istnieje ryzyko przeciążenia pozostałych dwóch, co może prowadzić do uszkodzenia silnika. Detektory faz monitorują napięcie w każdej fazie i natychmiast wyłączają pompy, gdy wykryją problem. Takie rozwiązanie znacząco podnosi bezpieczeństwo funkcjonowania całego systemu.
- Czujnik asymetrii napięć – Asymetria napięć pomiędzy fazami również stanowi zagrożenie dla bezpiecznej pracy silników. Czujniki te nieustannie monitorują nierównomierność napięcia i automatycznie wyłączają urządzenia, gdy zauważą jakiekolwiek odchylenia. Dzięki temu, możliwe jest zapobieganie uszkodzeniom urządzeń zasilanych trójfazowo.
- Rozwiązania zaawansowane – W obliczu bardziej skomplikowanych układów, warto rozważyć zastosowanie falowników, które dynamicznie dostosowują parametry pracy silnika. Dobrej jakości falowniki potrafią wykrywać stany awaryjne i modyfikować obroty silnika w zależności od aktualnych warunków pracy. To znacznie zwiększa bezpieczeństwo operacyjne całego systemu.
Źródła:
- https://iautomatyka.pl/zabezpieczyc-silnik-elektryczny/
Najczęstsze pytania i odpowiedzi (FAQ)
Jakie podstawowe elementy zabezpieczeń należy uwzględnić przy wyborze dla silnika o mocy 10 kW?Podstawowe elementy zabezpieczeń to wyłącznik główny, zabezpieczenia przeciążeniowe oraz różnicowo-prądowe, które chronią silnik przed awariami i porażeniem elektrycznym.
Jakie są kluczowe zasady doboru wyłącznika nadprądowego?Warto stosować regułę Ib ≤ In ≤ Iz oraz Iu ≤ 1,45 Iz, co pozwala na zapewnienie bezpieczeństwa przed skutkami zwarć oraz dobór wyłącznika klasy C, który oferuje większą zwłokę czasową.
Dlaczego znaczenie ma prawidłowe ustawienie wyłącznika silnikowego na prąd nominalny?Prawidłowe ustawienie wyłącznika na prąd nominalny pozwala uniknąć przypadkowych wyłączeń silnika podczas normalnej pracy oraz chroni uzwojenia przed przeciążeniem i zwarciem.
Jakie dodatkowe zabezpieczenia można wprowadzić, aby zapobiec uszkodzeniom silnika?Można zastosować zabezpieczenia przed suchobiegiem, takie jak czujniki ciśnienia i przekaźniki kontrolujące dostępność cieczy roboczej, a także detektory zaniku fazy i czujniki asymetrii napięć.
Jak często należy sprawdzać i serwisować zainstalowane zabezpieczenia?Regularne sprawdzanie i serwisowanie zainstalowanych zabezpieczeń jest istotne dla gwarantowania ich prawidłowego działania w dłuższej perspektywie, co wpływa na bezpieczeństwo i trwałość silników elektrycznych.
