Podłączanie silnika hydraulicznego w układzie hydraulicznym stanowi kluczową kwestię, ponieważ to od niego w dużej mierze zależy prawidłowe działanie całego systemu. Aby uniknąć niespodzianek, najpierw upewniam się, że przewody, które planuję podłączyć, są czyste. Zdarza się bowiem, że zanieczyszczony olej lub brud w układzie mogą powodować poważne awarie. Dlatego przeprowadzenie tego wnikliwego sprawdzenia jest absolutnie konieczne. W sugerowanym przeze mnie podstawowym układzie kluczowymi elementami okazują się przewody zasilające oraz te odpowiedzialne za powrót oleju.
Następnie przechodzę do identyfikacji poszczególnych przewodów, zwracając szczególną uwagę na ich charakterystyki. W układzie zazwyczaj znajdują się przewody zasilające, które charakteryzują się większą średnicą i odpowiadają za ruch silnika w lewo lub w prawo. Dodatkowo jest przewód powracający, który często bywa trudniejszy do zidentyfikowania. Jeżeli mamy do czynienia z czterema przewodami, dobrym rozwiązaniem staje się podłączenie dwóch pozostałych do wiadra. Dzięki temu możemy sprawdzić, z którego przewodu dojdzie do wycieku oleju w momencie uruchomienia maszyny.
Dokładne oznaczenia przyłączy mają kluczowe znaczenie dla prawidłowego podłączenia silnika hydraulicznego
Każde podłączenie powinno być wykonane zgodnie z odpowiednimi oznaczeniami przyłączy. Jak zrealizować to w praktyce? Zasilanie ciśnieniowe zazwyczaj podłączam do króćca oznaczonego literą P, natomiast powrót kieruję do zbiornika, przez króciec oznaczony jako T. Warto podkreślić, że pomylenie tych króćców stanowi jeden z najczęstszych błędów, co może prowadzić do poważnych problemów z funkcjonowaniem pompy lub podgrzewaniem oleju. Dlatego przy realizacji tych połączeń niezwykle istotne staje się działanie zgodnie z dokumentacją lub etykietami umieszczonymi na elementach układu.
Na koniec pragnę podkreślić, jak ważna jest kwestia bezpieczeństwa. Przy pracy z układami hydraulicznymi zawsze pamiętam o odciążeniu ciśnienia przed jakąkolwiek ingerencją. Dobrze jest wykonać kilka ruchów dźwignią, aby upewnić się, że ciśnienie spadło do minimum. To naprawdę istotny krok, o którym nie wolno zapominać, aby uniknąć nieprzyjemnych niespodzianek oraz potencjalnych urazów podczas podłączania silnika hydraulicznego. Jeśli temat cię interesuje, sprawdź, jak samodzielnie usunąć kontrolkę silnika w aucie. Wyważone podejście oraz dbałość o każdy detal stanowią klucz do sukcesu w tej dziedzinie.

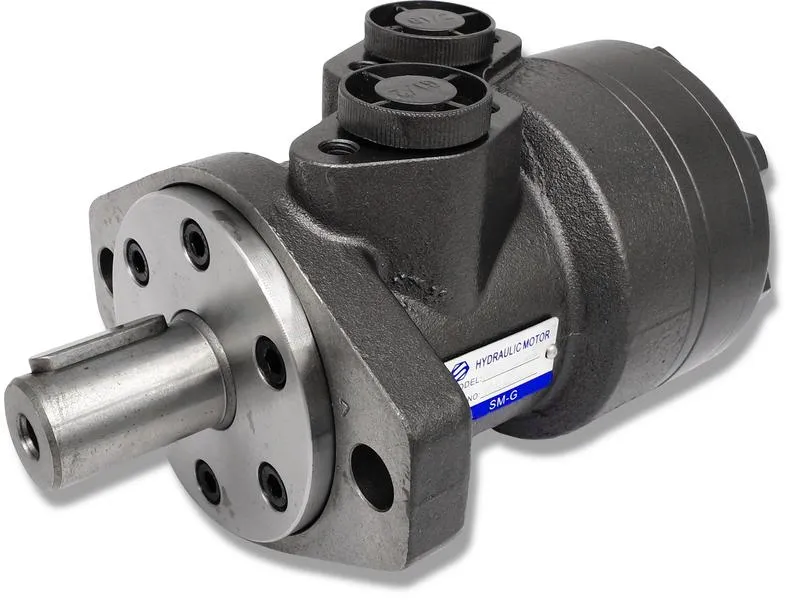

Jak podłączyć silnik hydrauliczny w kilku prostych krokach
W poniższej liście przedstawiamy szczegółowe kroki, które pomogą Ci prawidłowo podłączyć silnik hydrauliczny. Kluczowe jest, abyś do każdego etapu podszedł z największą starannością, gdyż to pomoże uniknąć awarii i zwiększyć efektywność działania całego układu hydraulicznego.
- Dokładne przygotowanie układu hydraulicznego
Przed rozpoczęciem montażu upewnij się, że wszystkie elementy układu hydraulicznego prezentują dobry stan. Sprawdź, czy przewody oraz złączki są czyste, a także czy nie występują zanieczyszczenia w oleju. Zanieczyszczenia mogą prowadzić do uszkodzeń silnika hydraulicznego, dlatego przed podłączeniem obowiązkowo oczyść wszystkie komponenty. - Identyfikacja przewodów hydraulicznych
Rozpocznij od zidentyfikowania przewodów przeznaczonych do zasilania silnika hydraulicznego. Zwykle najgrubsze przewody odpowiadają za zasilanie (oznaczone jako P1 i P2), a te cieńsze za powrót (oznaczone jako T1 i T2). W przypadku silników, które mają większą liczbę przewodów, wykonaj test polegający na podłączeniu głównych przewodów i uruchomieniu maszyny. Obserwuj, z którego przewodu wydobywa się olej – ten przewód stanowi powrót. Jeśli masz osobne podłączenie do hamulca w zwolnicy, również je podłącz. - Podłączenie rozdzielacza hydraulicznego
W zależności od konstrukcji, silnik hydrauliczny może wymagać różnych typów rozdzielaczy. Upewnij się, że rozdzielacz dysponuje odpowiednią liczbą sekcji i że pasuje do typu układu (otwartego lub zamkniętego). Jest to ważne, aby zasilanie ciśnieniowe (oznaczone P) oraz powrót do zbiornika (oznaczony T) były zgodne z instrukcjami producenta. W przypadku rozdzielaczy z sekcjami, każda z nich powinna być podłączona zgodnie z założonymi wymaganiami. Jeżeli silnik będzie miał pracować z dużą bezwładnością, rozważ zastosowanie zaworu by-pass, aby uniknąć nagłego zatrzymania silnika. - Testowanie układu przed pełnym włączeniem
Po zakończeniu podłączania wszystkich przewodów, uruchom maszynę na wolnych obrotach. Wykonaj kilka krótkich ruchów dźwignią, aby sprawdzić, czy wszystkie elementy funkcjonują prawidłowo. Obserwuj także, czy nie występują jakiekolwiek wycieki i czy temperatura przewodów nie wzrasta zbyt mocno, co mogłoby wskazywać na dławienie w układzie.

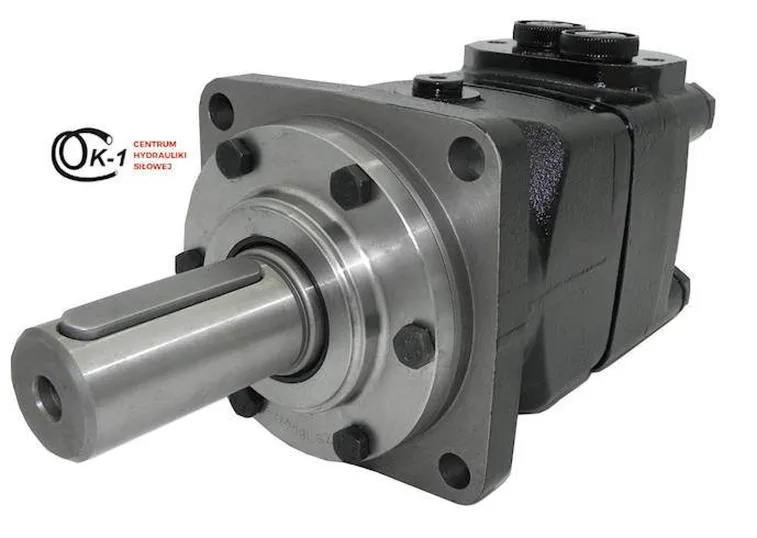

Jak unikać najczęstszych błędów przy podłączeniu silnika hydraulicznego
Podłączając silnik hydrauliczny, warto wziąć pod uwagę kilka kluczowych aspektów, które znacząco wpłyną na pomyślność całego procesu. Przede wszystkim upewnijmy się, że przewody, które chcemy użyć, pozostają czyste i wolne od wszelkich zanieczyszczeń. Zanieczyszczony olej w układzie hydraulicznym może prowadzić do uszkodzeń, dlatego ważne jest, aby na początku zadbać o jego stan. Po potwierdzeniu czystości przewodów możemy przejść do identyfikacji ich funkcji, co jest szczególnie istotne, zwłaszcza w sytuacji, gdy rozdzielacz jeszcze nie jest podłączony. Najczęściej występującymi przewodami w tym kontekście są te zasilające silnik oraz te odpowiedzialne za nadmiar i powrót, które zazwyczaj mają różne średnice.
Następnie skupmy się na zrozumieniu oznaczeń, które znajdują się na przewodach i rozdzielaczach. Zazwyczaj P oznacza zasilanie ciśnieniowe, T stanowi oznaczenie powrotu do zbiornika, a A i B to wyjścia robocze. Często, w przypadku kilku przewodów, musimy dokładnie przyjrzeć się ich średnicom. Zwykle większe przewody odpowiadają za zasilanie, natomiast mniejsze mogą być używane do powrotu. Zmylenie konektorów P i T stanowi najczęstszy błąd, który prowadzi do licznych problemów, zakupów nowych części, a niekiedy nawet do uszkodzenia rozdzielacza czy pompy.
Dokładne zrozumienie schematów podłączeń zapobiega problemom
Aby ułatwić sobie zadanie, warto korzystać z dostępnych w internecie schematów oraz niezawodnych instrukcji producentów. Dostarczają oni często uproszczone instrukcje montażu, które zawierają nie tylko opisy, ale również szczegółowe schematy podłączeń. Upewnienie się, że stosujemy odpowiedni rodzaj rozdzielacza dostosowanego do typu układu hydraulicznego, również odgrywa kluczową rolę. Należy przy tym pamiętać, że niepoprawne wpięcie w szereg z innymi zaworami, a także brak właściwego zaworu przelewowego, mogą prowadzić do poważnych problemów z układem.
Ponadto warto pamiętać o przeprowadzeniu testu po zakończeniu montażu. Uruchomienie układu na wolnych obrotach oraz monitorowanie zachowania silnika i wszelkich możliwych wycieków to dobry pomysł. Jeśli dostrzegasz nadmierne grzanie oleju lub słabą pracę maszyny, warto zareagować, ponieważ to sygnał, że coś poszło nie tak. Zobacz inny post, w którym też była o tym mowa. Staranność w podłączeniu silnika hydraulicznego i odpowiednie przygotowanie pozwolą uniknąć wielu powszechnych błędów, co z kolei przełoży się na długowieczność i niezawodność całego układu hydraulicznego.
Czy wiesz, że użycie przewodów o zbyt małej średnicy w układzie hydraulicznym może nie tylko ograniczyć przepływ oleju, ale również prowadzić do nadmiernego obciążenia pompy, co w efekcie może skrócić jej żywotność?
Identyfikacja przewodów hydraulicznych - klucz do poprawnego działania
Identyfikacja przewodów hydraulicznych może wydawać się skomplikowana, ale w rzeczywistości pełni istotną rolę w zapewnieniu prawidłowego działania całego układu. Kiedy przygotowuję się do pracy z maszynami hydraulicznymi, zawsze starannie sprawdzam przewody, które zamierzam podłączyć, by upewnić się, że są w dobrym stanie. Zwracam uwagę na ewentualne zanieczyszczenia, ponieważ brud może prowadzić do poważnych awarii. Nawet najprostsze podłączenie silnika hydraulicznego, na przykład wciągarki czy ładowacza, wymaga dokładnej identyfikacji: musisz wiedzieć, które przewody zasilają układ, a które odpowiadają za powrót oleju.
W praktyce najłatwiej zidentyfikować przewód zasilający, ponieważ zwykle ma on największą średnicę. Następnie przechodzę do wyszukiwania węża powrotnego. Przy większej liczbie przewodów sytuacja może się skomplikować, ale nie daj się zwieść! Istnieją sprawdzone metody, które umożliwiają szybkie rozróżnienie ich funkcji. Zazwyczaj, jeśli mamy do czynienia tylko z trzema wężami, ten najmniejszy odpowiada za nadmiar, a w przypadku czterech możemy skorzystać z ciekawej techniki polegającej na umieszczeniu dwóch 'podejrzanych' węży w wiadrze. Takie rozwiązanie pozwala łatwo zidentyfikować, z którego wydobywa się olej po uruchomieniu maszyny.
Identyfikacja przewodów hydraulicznych jest kluczowa dla uniknięcia awarii
Gdy już zidentyfikujesz przewody, kluczowe staje się ich właściwe podłączenie. Za każdym razem, gdy uruchamiam maszynę, dbam o to, aby postępować zgodnie z zaleceniami producenta. Na przykład znajomość oznaczeń przyłączy typu P, T, A oraz B to podstawa. Oznaczenie P reprezentuje zasilanie ciśnieniowe, a T oznacza powrót do zbiornika. Posiadanie wiedzy na temat tych detali pozwala mi unikać frustracji związanej z ewentualnymi błędami, które mogą ograniczyć wydajność lub doprowadzić do uszkodzenia sprzętu.
Właściwa identyfikacja i podłączenie przewodów hydraulicznych stanowi nie tylko aspekt komfortu pracy, ale przede wszystkim wpływa na bezpieczeństwo i efektywność działania układu. Zarówno w rolnictwie, jak i budownictwie, gdzie maszyny hydrauliczne znajdują szerokie zastosowanie, kluczowe jest, aby każdy element układu współpracował ze sobą bez zarzutu. Próbując stosować te zasady, zyskuję pewność, że moje urządzenia działają sprawnie, a ja mogę skupić się na realizacji swoich zadań bez obaw o potencjalne problemy.
Znajomość i prawidłowa identyfikacja przewodów hydraulicznych to klucz do efektywności i bezpieczeństwa w pracy z maszynami. Docenienie tych aspektów może znacznie poprawić wyniki oraz zmniejszyć ryzyko awarii.
| Aspekt | Opis |
|---|---|
| Rola identyfikacji przewodów | Kluczowa dla prawidłowego działania układu hydraulicznego. |
| Stan przewodów | Sprawdzenie stanu przewodów, aby uniknąć zanieczyszczeń. |
| Prawidłowe podłączenie | Znajomość oznaczeń przyłączy typu P (zasilanie ciśnieniowe) i T (powrót do zbiornika). |
| Identyfikacja przewodów | Największy przewód to zasilający, najmniejszy odpowiada za nadmiar, techniki identyfikacji węży. |
| Bezpieczeństwo | Właściwe podłączenie wpływa na efektywność i bezpieczeństwo pracy. |
| Przykłady zastosowania | Maszyny hydrauliczne w rolnictwie i budownictwie. |
Ciekawostką jest, że podczas identyfikacji przewodów hydraulicznych warto również zwrócić uwagę na ich kolor – zazwyczaj przewody ciśnieniowe mają kolor czerwony, a przewody powrotne niebieski, co ułatwia ich szybkie rozróżnienie.
Wybór odpowiedniego rozdzielacza hydraulicznego dla silnika
Wybór odpowiedniego rozdzielacza hydraulicznego dla silnika odgrywa kluczową rolę w prawidłowym funkcjonowaniu układu hydraulicznego. Dlatego poniżej przedstawiam najważniejsze punkty, które pomogą Ci w dokonaniu właściwego wyboru oraz podłączenia.
- Określenie rodzaju aplikacji i wymagań rozdzielacza: Na początku ustal, co będzie zasilane przez rozdzielacz oraz jakie funkcje będą wymagane. Na przykład, może być konieczne sterowanie kierunkiem obrotów silnika, na przykład w lewo lub w prawo, a także dodatkowa regulacja prędkości. W oparciu o te informacje, będziesz w stanie dobrać odpowiedni typ rozdzielacza, który spełni wymagania Twojej aplikacji.
- Identyfikacja przyłączy – P, T, A i B: Kluczowym krokiem w tym procesie jest zrozumienie oznaczeń na rozdzielaczu. Oznaczenie P odnosi się do zasilania ciśnieniowego, T to powrót do zbiornika, a A i B to wyjścia robocze, które prowadzą do siłowników lub silnika hydraulicznego. Pomylenie tych przyłączy stwarza ryzyko uszkodzenia rozdzielacza lub pompy.
- Dobór rozdzielacza do przepływu i ciśnienia: Upewnij się, że parametry rozdzielacza, takie jak nominalny przepływ i ciśnienie robocze, są zgodne z wymaganiami Twojego silnika hydraulicznego. Niewłaściwy dobór może prowadzić do przegrzewania oleju oraz spadku wydajności lub wręcz do uszkodzenia sprzętu.
- Dbanie o czystość układu hydraulicznego: Zadbaj o to, aby wszystkie przewody oraz zbiornik oleju były wolne od zanieczyszczeń. Zanieczyszczony olej może powodować uszkodzenia elementów hydraulicznych. Warto również zainstalować filtry, które skutecznie chronić będą układ przed brudem.
- Testowanie i regulacja po montażu: Po podłączeniu rozdzielacza uruchom układ na wolnych obrotach, wykonując krótkie ruchy każdą sekcją. Warto sprawdzić, czy nie występują wycieki oraz czy temperatura oleju utrzymuje się w normie. Dodatkowo, dostosuj ciśnienie w zaworach przelewowych zgodnie z zaleceniami producenta.
FAQ - Najczęściej zadawane pytania
Jakie są kluczowe kroki w podłączaniu silnika hydraulicznego?Podstawowe kroki to: dokładne przygotowanie układu, identyfikacja przewodów, podłączenie rozdzielacza, a następnie testowanie układu przed pełnym włączeniem. Ważne jest, aby każdy etap zrealizować starannie, co pozwoli uniknąć awarii i zwiększyć efektywność działania całego systemu hydraulicznego.
Dlaczego czystość przewodów hydraulicznych jest tak istotna?Czystość przewodów hydraulicznych zapobiega zanieczyszczeniom oleju, które mogą prowadzić do poważnych awarii silnika hydraulicznego. Upewnienie się, że przewody są wolne od brudu, jest kluczowe przed podłączeniem silnika.
Jak zidentyfikować przewody hydrauliczne?Aby zidentyfikować przewody, zwróć uwagę na ich średnicę - te większe odpowiadają za zasilanie, a cieńsze za powrót. Można również zastosować metodę polegającą na umieszczeniu przewodów w wiadrze, aby sprawdzić, z którego z nich wycieka olej po uruchomieniu maszyny.
Co oznaczają przyłącza P i T w układzie hydraulicznym?Oznaczenie P odnosi się do zasilania ciśnieniowego, natomiast T to powrót do zbiornika. Ważne jest, aby prawidłowo podłączyć te przewody, aby uniknąć uszkodzeń rozdzielacza i pompy.
Jakie testy należy przeprowadzić przed pełnym włączeniem układu hydraulicznego?Przed pełnym włączeniem układu należy uruchomić maszynę na wolnych obrotach i wykonać kilka krótkich ruchów dźwignią. Ważne jest również monitorowanie ewentualnych wycieków oraz temperatury przewodów, co pozwala zidentyfikować potencjalne problemy zanim układ zacznie działać pełną mocą.
